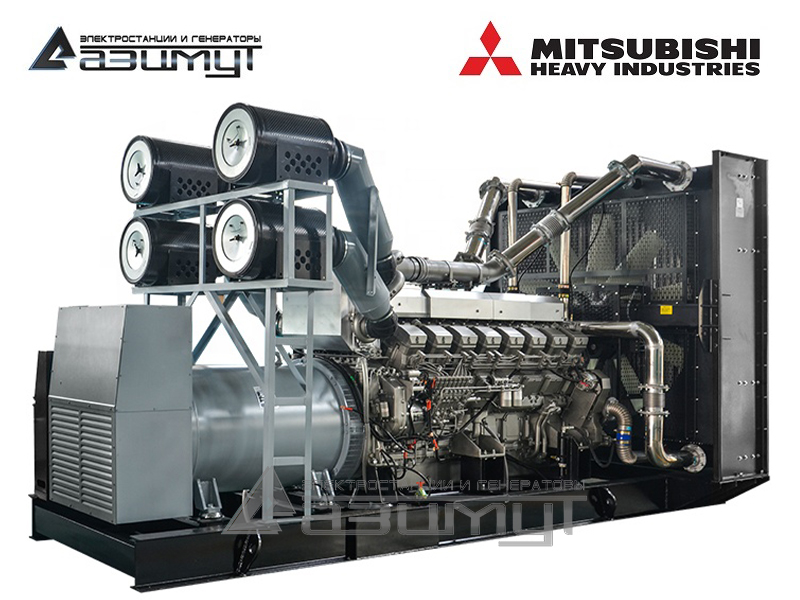

Дизель генератор 1800 кВт MITSUBISHI S16R2-PTAW

Дизельная электростанция открытого исполнения
АД 1800С-Т400-1РМ8
Постоянная мощность1800 кВт / 2250 кВА
Резервная мощность2000 кВт / 2500 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI S16R2-PTAW
Синхронный генераторMECC ALTE ECO46-1.5L/4
КонтроллерLOVATO RGK800
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)6200 x 2210 x 2810 мм
Вес15750 кг
Расход топлива при 100% нагрузке469,8 л/ч
Топливный бакпо запросу
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S16R2-PTAW
Основные характеристики
Основная мощность1960 кВт
Резервная мощность2167 кВт
Тип двигателячетырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация)интеркулер
Скорость вращения1500 об/мин
Угол развала цилиндров60º
Количество и расположение цилиндров16, V - образное
Диаметр цилиндра170 мм
Ход поршня220 мм
Объем двигателя80,0 л
Коэффициент сжатия14:1
Скорость поршня9,0 м/c
Среднее эффективное давление, BMEP20,0 кгс/см2
Сухой вес двигателя7750 кг
Вес заправленного двигателя8200 кг
Точность регулировки частоты вращения±0,25%
Максимальная скорость вращения1750 об/мин
Момент инерции вращающихся частей80,83 кгс/м
Изменение скорости цикла маховика1/210
Максимальный изгибающий момент450 кгс/м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр)400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр)635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам600 мм вод. ст.
Давление масла в системе при холостых оборотах2-3 кгс/см²
Давление масла в системе при номинальной нагрузке4-6 кгс/см²
Максимальная температура масла110 ºС
Количество масла (только двигатель), min.260 л
Количество масла (только двигатель), max.200 л
Полная емкость масляной системы290 л
Емкость системы охлаждения157 л
Объем охлаждающей жидкости интеркулера33 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала10 м
Максимальное давление водяного насоса 2 кгс/см²
Производительность водяного насоса1650 л/мин
Диапазон работы термостата 71-85 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя98 °C
Максимальные потери охлаждающей жидкости 10%
Максимальная температура охлаждающей жидкости в охладителе65 °C
Аэродинамическое сопротивление радиатора40 мм вод. ст.
Топливный насосMitsubishi PS8 Type × 2
Максимальное давление подачи на топливный насос75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль150 мм рт. ст.
Максимальный ток зарядного генератора35 А
Пусковое устройствоэлектростартер 2х7,5 кВт
Максимальное электрическое сопротивление цепи стартера1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 400 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C600 А*ч
Максимальная внутренняя потеря мощности (без расхода мощности на вентилятор)152 кВт
Расход воздуха на питание двигателя168 м³/мин
Поток выхлопных газов445 м³/мин
Расход воздуха вентилятора на охлаждение радиатора2500 м³/мин
Мощность вентилятора61,0 кВт
Отведение тепла через корпус двигателя127 286 ккал/час
Отведение тепла через радиатор575 086 ккал/час
Отведение тепла через интеркулер425 990 ккал/час
Отведение тепла через масляный радиатор63 898 ккал/час
Отведение тепла выхлопными газами 1 166 949 ккал/час
Уровень шуман.д.
ПроизводительMitsubishi Heavy Industries, Ltd (MHI) - Япония
Синхронный генераторMecc Alte ECO46-1.5L/4
Основные характеристики
Постоянная мощность2300 кВА
Резервная мощность2530 кВА
Скорость вращения1500 об/мин
Частота 50 Гц
Напряжение380 / 400 В
Тип фазноститрехфазный
Коэффициент мощности Cos φ0,8
Типсинхронный, бесщеточный, одноопорный
Регулировка напряженияавтоматическая,регулятор DSR
Система возбуждения MAUX
Точность регулировки напряжения± 1%
Количество полюсов4
Шаг обмотки2/3
КПД (4/4)97,8 %
Класс защитыIP 23
Класс изоляцииH
Габариты1870 х 960 х 1460 мм
Вес4225 кг
Страна происхожденияИталия
Шкаф управления ШУЭ LOVATO RGK800
Основные характеристики
Панель управления

Большой выбор функций для удовлетворения любых условий эксплуатации.

Диапазон питания 12-24В пост.тока для каждого отдельного прибора.

Полностью программируемые входы, выходы и аварийные сигналы.

Порты связи RS232, RS485, USB, Ethernet.

Управление двигателями по CANbus.

Программное обеспечение конфигурации и контроля.

Управление через модем, прием СМС-сообщений об аварийных сигналах и сообщений электронной почты.

Функции

- Питание: 7...33В постоянного тока

- Входы напряжения переременного тока: L1-L2-L3-N сети и генератора

- Контроль однофазного, двухфазного и трехфазного напряжения с нейтралью или без нейтрали

- Диапазон измерения напряжения:
• 480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 600В пер. тока для RGK 700 и RGK 800

- Номинальный диапазон измерения напряжения:
• 100...480В пер. тока для RGK 600, RGK 601, RGK 610 и RGK 750
• 30...600В пер. тока для RGK 700 и RGK 800

- Диапазон измерения частоты: 45...65Гц

Подробные технические характеристики

Стационарный дизельный генератор АД 1800С-Т400-1РМ8 мощностью 1800 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1800 кВт в составе:

- первичного шестнадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI S16R2-PTAW, объемом 80,0 литра и номинальной мощностью 1960 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора MECC ALTE ECO46-1.5L/4 номинальной мощностью 1800 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером LOVATO RGK800 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1800 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя MITSUBISHI большого объема с радиаторным охлаждением и частотой оборотов 1500 мин-1 обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельные генераторы на базе двигателя MITSUBISHI - самый "бюджетный" вариант дизельной электростанции большой единичной мощности, оснащенной "брендовым" первичным дизельным двигателем производства Mitsubishi Heavy Industries,
  • простая конструкция дизельного двигателя обеспечивает высокую надежность и ремонтопригодность,
  • меню управления дизель генераторной установкой на русском языке,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора на базе двигателя MITSUBISHI существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1800,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
43 642 000 ₽
