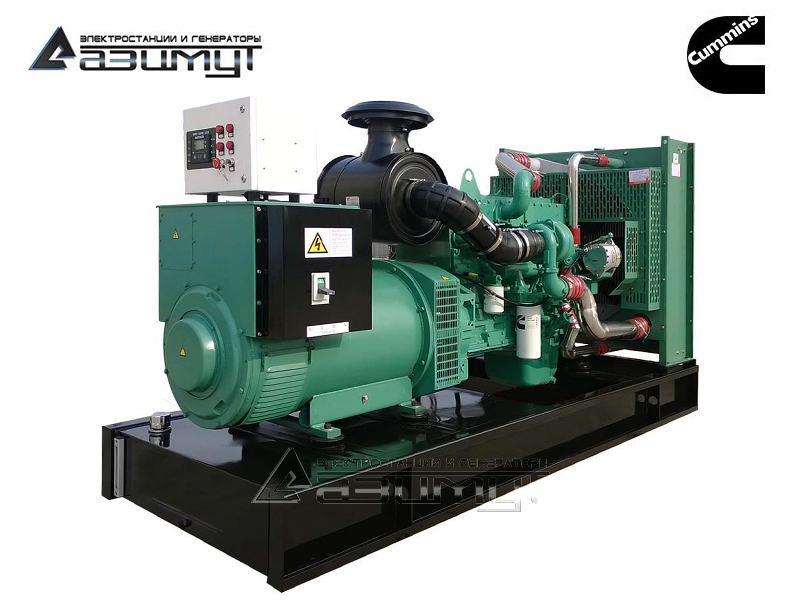

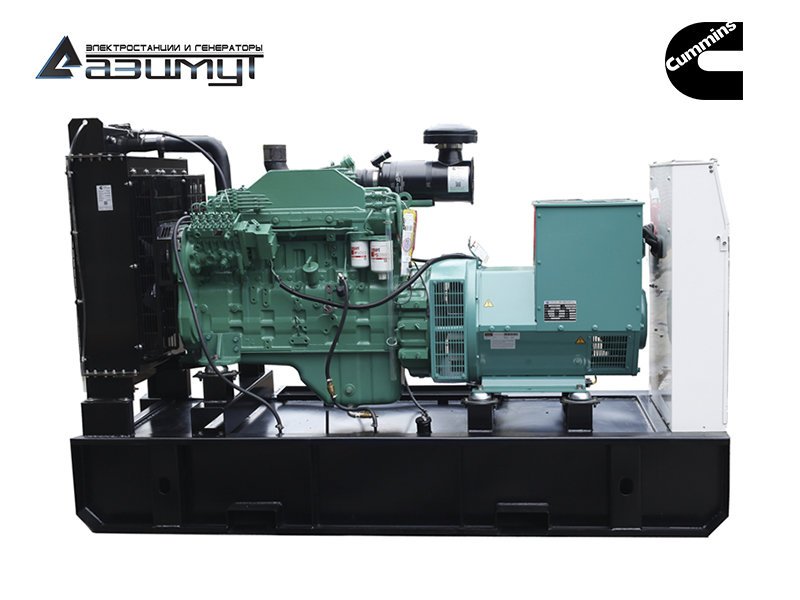

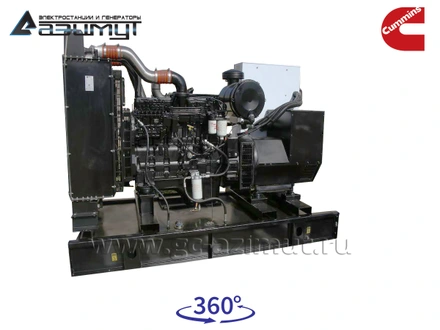

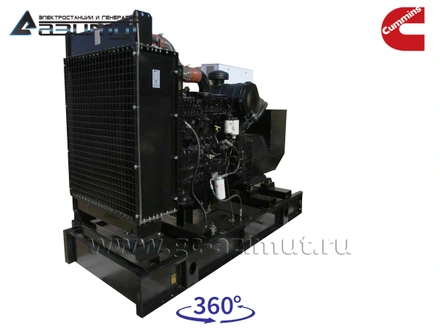

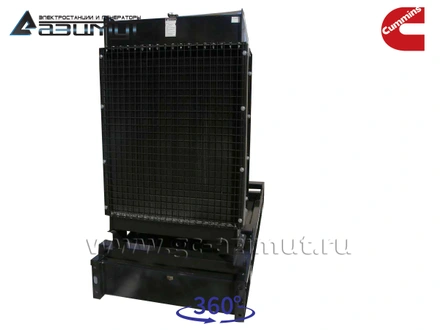

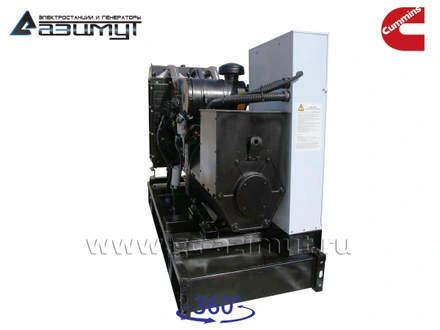

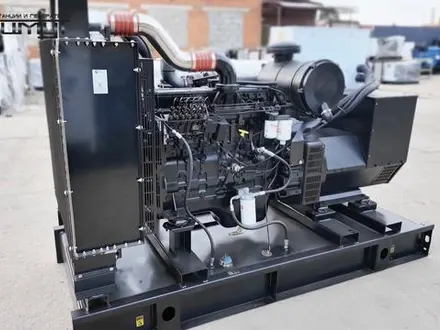

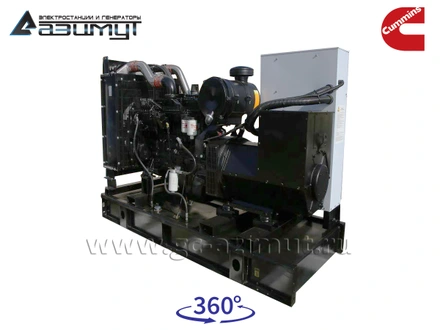

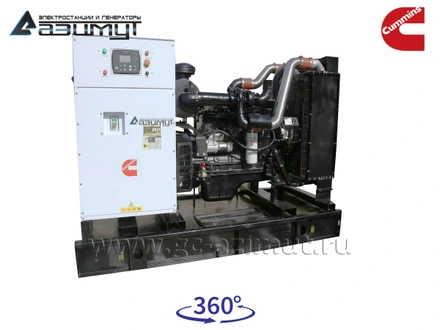

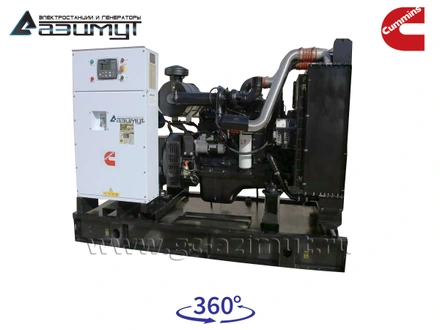

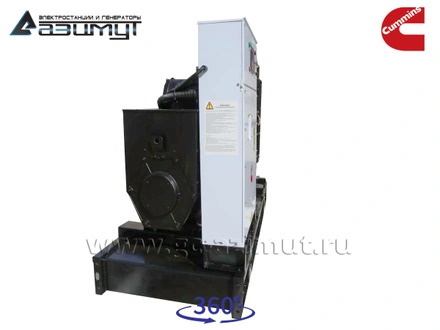

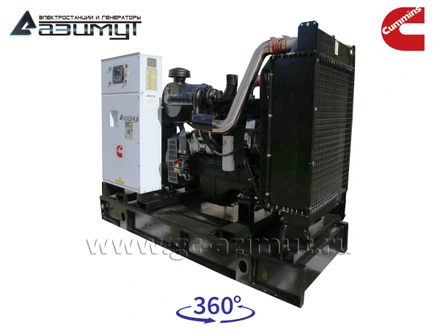

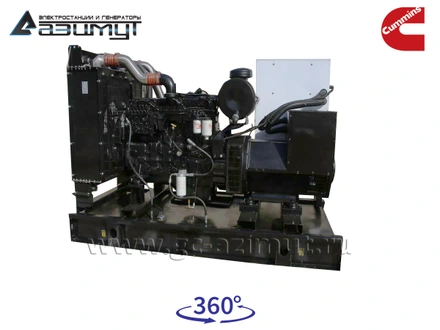

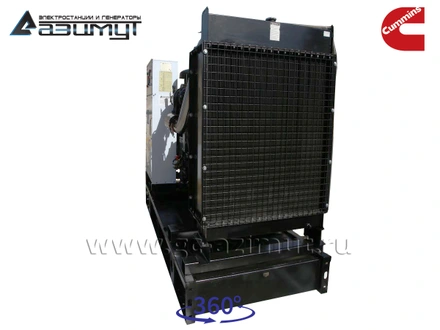

АД-160С-Т400-2РМ15

Дизель генератор открытого типа с автозапуском
АД 160С-Т400-2РМ15
Постоянная мощность160 кВт / 200 кВA
Резервная мощность176 кВт / 220 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS 6CTAA8.3-G2
Синхронный генераторAZIMUT Z274H
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2480 х 880 х 1490 мм
Вес1724 кг
Расход топлива при 100% нагрузке45,1 л/час
Топливный бак500 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS 6CTAA8.3-G2
Основные характеристики
Постоянная мощность183 кВт
Резервная мощность203 кВт
Частота вращения1500 об/мин
Объем двигателя8,3 л
Количество и расположение цилиндров6, рядное
Сухой вес684 кг
Диаметр поршня114 мм
Ход поршня135 мм
Коэффициент сжатия18,0:1
Скорость поршня6,8 м/с
Среднее эффективное давление BMEP2176 кПа
Порядок работы цилиндров1-5-3-6-2-4
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 2,5%
Топливная система
Дизельное топливоГОСТ 305-82
Емкость топливного бака500 л
Модель топливного насосарядный многоплунжерный ТНВД
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%45,1 л/ч
75%33,8 л/ч
50%22,6 л/ч
Удельный расход топлива 205 г/кВт*ч
Максимальная температура в топливопроводе70 °С
Максимальное давление в топливопроводе102 мм рт. ст.
Система смазки
Система смазки комбинированнаякомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 23,8 л
Удельный расход масла на угар 0,2 г/кВт*ч
Максимальная температура масла135 °C
Давление масла в системе207 кПа
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения32 л
Максимальная температура охлаждающей жидкости97 °C
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса269 л/мин
Мощность вентилятора9 кВт
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствоэлектростартер 5,5 кВт
Максимальный ток зарядного генератора55 А
Аккумуляторная батарея2*100 А/ч
Система подачи воздуха
Типс турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Тип воздушного фильтрабумажный, заменяемый
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку260 мм вод. ст.
Расход воздуха вентилятора на охлаждение радиатора5,85 м³/с
Расход воздуха на питание двигателя14 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя1,44 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора1,44 м²
Система газовыхлопа
Температура выхлопных газов548 °С
Поток выхлопных газов35,8 м³/мин
Тип глушителяПромышленный - 9 dB
Максимальное противодавление выхлопных газов10,2 кПа
Тепловые параметры
Общее тепловыделение ДГУ303 кВт
Система газовыхлопа161 кВт
Система охлаждения114 кВт
Корпус двигателя и генератора28 кВт
Синхронный генераторZ274H
Основные характеристики
Постоянная мощность200 кВА / 160 кВт
Резервная мощность220 кВА / 176 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес635 кг
Род токапеременный, трехфазный
Номинальная сила тока288 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД93,3%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 1# / 14"
Шкаф управления ШУЭ 2Р400
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель400 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

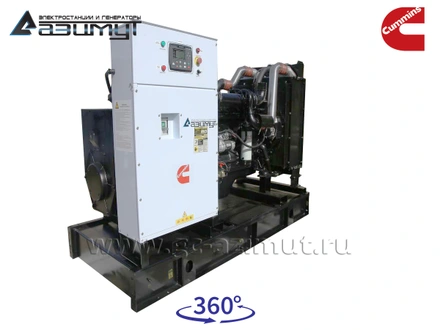

Стационарный дизель генератор АД 160С-Т400-2РМ15 мощностью 160 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 160 кВт в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS 6CTAA8.3-G2, объемом 8,3 литра и номинальной мощностью 183 кВт с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AZIMUT Z274H  номинальной мощностью 160 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 160 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для для электроснабжения средних промышленных предприятий, строительных объектов, социальных учреждений, гостиниц, банков, небольших торговых центров



Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • первичный дизельный двигатель от мирового лидера двигателестроения CUMMINS - гарантия надежной, долговременной работы ДГУ при самых тяжелых режимах эксплуатации,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает сочетание высокого качества вырабатываемой электроэнергии и длительного ресурса работы,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора существенно ниже импортных аналогов с двигателем CUMMINS.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-160,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
