АД-150С-Т400-1РНМ2
| Постоянная мощность | 150 кВт / 188 кВА |
| Резервная мощность | 165 кВт / 206 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | ЯМЗ-238ДИ |
| Синхронный генератор | MARELLI MOTORI MJB M250 MB4* |
| Контроллер | HGM6120 |
| Исполнение | контейнерного исполнения |
| Степень автоматизации | 1-я |
| Габариты (Д х Ш х В) | 4050 х 2040 х 2250 мм |
| Вес | 4150 кг |
| Расход топлива при 100% нагрузке | 44,9 л/ч |
| Топливный бак | 400 л |
| Автономность | мин. 8 часов |
| Гарантия | 12 мес. |
Скрыть
| Дизельный двигатель | ЯМЗ-238ДИ |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 213 кВт |
| Резервная мощность | 234,3 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 14,86 л |
| Количество и расположение цилиндров | 8 цилиндров, V-образное |
| Сухой вес | 1130 кг |
| Диаметр поршня | 130 мм |
| Ход поршня | 140 мм |
| Коэффициент сжатия | 15,2 |
| Скорость поршня | 7 м/c |
| Среднее эффективное давление BMEP | 1,1 МПа |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
| Регулировка частоты вращения | механическая |
| Точность регулировки частоты вращения | +/- 5,00 % |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 400 л |
| Модель топливного насоса | 8-секционный, плунжерный |
| Тип топливного фильтра | фильтроэлемент |
| Расход топлива при нагрузке | |
| 100% | 44,9 л/ч |
| 75% | 34,6 л/ч |
| 50% | 24,1 л/ч |
| Удельный расход топлива | 216 г/кВт*ч |
| Максимальная температура в топливопроводе | 55 ºС |
| Максимальное давление в топливопроводе | 1,8 бар |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа, с приводом от распредвала |
| Тип масляного фильтра | фильтроэлемент |
| Тип масла | SAE 15W-40 / 10W-30 |
| Емкость масляной системы | 22 л |
| Удельный расход масла на угар | 207 г/кВт*ч |
| Максимальная температура масла | 120 ºС |
| Давление масла в системе | 3.0-6.5 Бар |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 190 л/мин |
| Максимальная температура охлаждающей жидкости | 103 ºС |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 226 л/мин |
| Мощность вентилятора | 7 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | стартер 8,2 кВт |
| Максимальный ток зарядного генератора | 40 А |
| Аккумуляторная батарея | 2х12/190А А*ч |
| Система подачи воздуха | |
| Тип | турбонаддув |
| Тип воздушного фильтра | фильтроэлемент |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 4,8 кПа |
| Расход воздуха вентилятора на охлаждение радиатора | 252 м³/мин |
| Расход воздуха на питание двигателя | 13,2 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | ≤ 570 ºС |
| Поток выхлопных газов | 19,1 м³/мин |
| Тип глушителя | Промышленный |
| Максимальное противодавление выхлопных газов | 5 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 293 кВт |
| Система газовыхлопа | 168 кВт |
| Система охлаждения | 100 кВт |
| Корпус двигателя и генератора | 25 кВт |
| Синхронный генератор | MARELLI MOTORI MJB M250 MB4 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 187,5 кВА / 150 кВт |
| Резервная мощность | 206 кВА / 165 кВт |
| Номинальная сила тока | 270 А |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Вес | 590 кг |
| Род тока | переменный, трехфазный |
| Количество полюсов | 4 |
| Коэффициент мощности COS Ф | 0,8 |
| КПД | 93,00% |
| Тип | синхронный, бесщеточный, одноопорный |
| Система возбуждения | самовозбуждение |
| Регулировка напряжения | автоматическая |
| Класс защиты | IP 23 |
| Класс изоляции | H |
| Количество выводов | 12 |
| Обмотка | 2 / 3 |
| Диапазон регулировки напряжения | +/- 5% |
| Нестабильность выходного напряжения в переходном режиме | +/- 1% |
| Нестабильность выходного напряжения в установившемся режиме | +/- 0,5% |
| Форма волны NEMA = TIF | < 50 |
| Форма волны I.E.C = THF | 3 |
| Максимальная скорость | 2250 об/мин |
| Ток короткого замыкания | 300% (10 с) |
| Диск крепления | SAE 3# / 11,5" |
| * возможна комплектация ДЭС генератором | LINZ ELECTRIC PRO 28S B/4 |
| Шкаф управления | ШУЭ 1Р320 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке |
| Автоматический выключатель | 320 А |
| Автомат ввода резерва | нет |
| Функции | |
| - управление дизельным электроагрегатом | |
| - сигнализация предупреждений и аварий | |
| - подача напряжения на собственные нужды | |
| - вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ | |
| - кнопка аварийного останова | |
| Контейнер | "СЕВЕР" ПБК-4 |
|---|---|
| Назначение | Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты |
| Габариты | 4050 х 2040 х 2250 мм |
| Вес | 1800 кг |
| Уровень шума (7м) | 50 дБ |
| Цвет | RAL 8017 или любой другой по запросу |
| Условия эксплуатации электростанции | эксплуатация вне помещений на открытом воздухе |
| Температура окружающей среды | |
| Для ДЭС по 1-й степени автоматизации | + 5ºС...+ 40ºС |
| Для ДЭС по 2-й степени автоматизации | - 40ºС...+ 40ºС |
| Конструкция | |
| - жесткая сварная рама из швеллера №10 | |
| - материал стен - сэндвич-панели 50 мм | |
| - крыша цельносварная, лист 3 мм | |
| - пол рифленый стальной лист 4 мм | |
| - дверь стальная с замком | |
| - защитная алюминиевая решетка на вентиляционных проемах | |
| - щит собственных нужд | |
| - термоизоляция | |
| - шумоизоляция | |
| - гидроизоляция | |
| - болтовые зажимы для подключения заземления | |
| - кабельный ввод - по запросу | |
| Системы стандартной комплектации | |
| Система основного и аварийного освещения | |
| - светодиодная лента | |
| Система отопления | |
| - обогреватели конвекторного типа | |
| Система автоматической приточно-вытяжной вентиляции | |
| - клапана воздушный | |
| - электроприводы | |
| Система пожарно-охранной сигнализации | |
| - прибор приемно-контрольный охранно-пожарный | |
| - оповещатель свето-звуковой | |
| - датчики тепловой | |
| - датчик открытия двери | |
| Система пожаротушения | |
| - автоматический модуль порошкового пожаротушения | |
| - огнетушитель углекислотный ручной | |
| Достоинства | |
| - большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата | |
| - возможность установки дополнительного оборудования | |
| - удобство перемещения, транспортировки и монтажа | |
Подробные технические характеристики

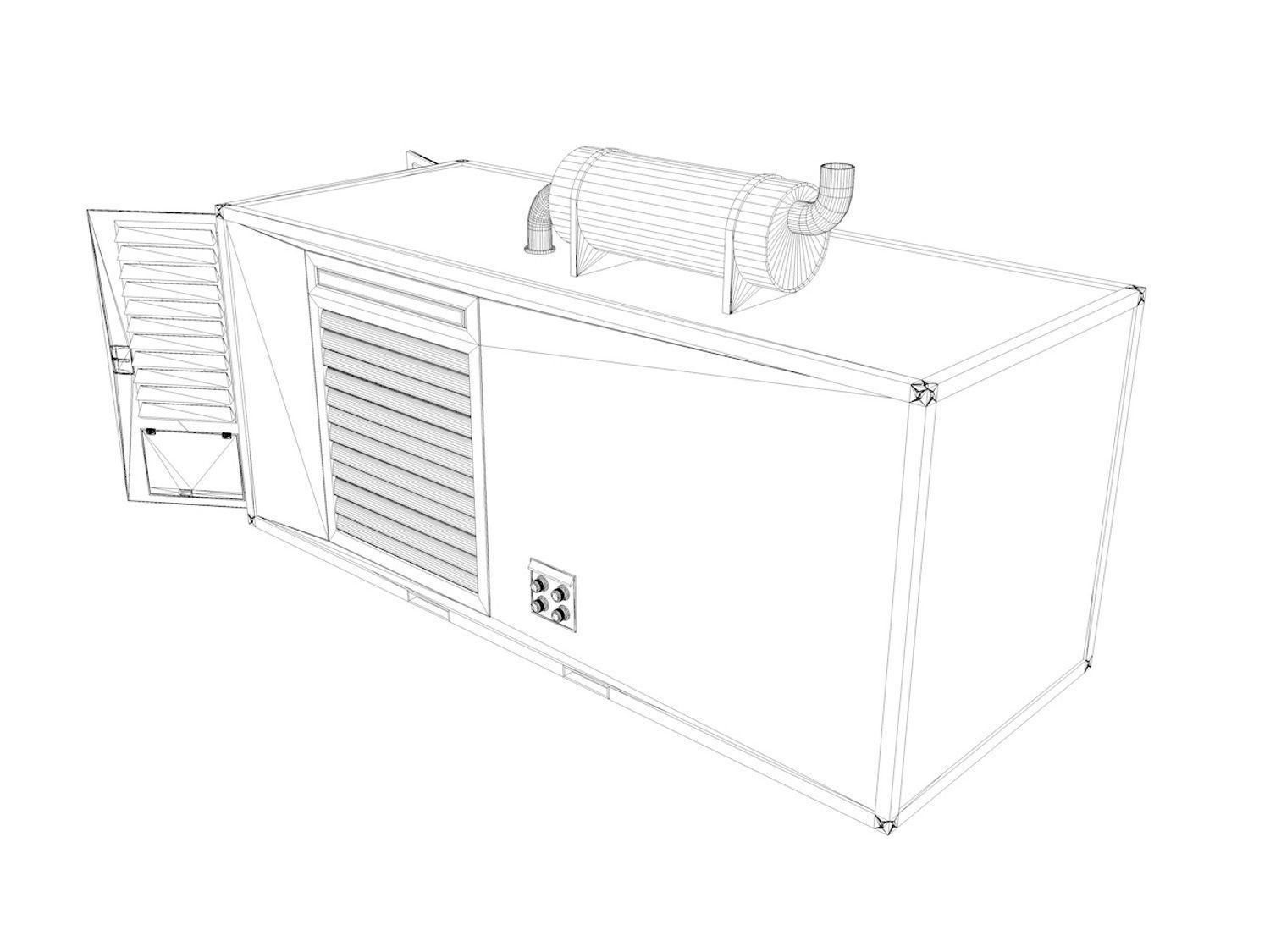

Дизельная электростанция АД 150С-Т400-1РНМ2 мощностью 150 кВт контейнерного типа
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного восьмицилиндрового V-образного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения ЯМЗ-238ДИ, объемом 14,86 литра и номинальной мощностью 213 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора MARELLI MOTORI MJB M250 MB4, LINZ ELECTRIC PRO 28S B/4 номинальной мощностью 150 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей,
- стальной топливный бак интегрирован в конструкцию рамы,
- дизель генераторная электростанция установлена в блок-контейнере "СЕВЕР".
НАЗНАЧЕНИЕ:
Дизель генератор ДЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц
Запуск и останов электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя производства Ярославского Моторного Завода (ОАО "Автодизель") большой мощности и объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизельного генератора.
Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянного использования.
ПРЕИМУЩЕСТВА:
- первичный дизельный двигатель ЯМЗ усиленной V-образной конструкции и большого рабочего объма имеет значительный запас по мощности и легко принимает нагрузку,
- двигатель изначально сконструирован для работы в российских условиях, в том числе в районах с экстремальными погодными условиями,
- простая конструкция топливной системы с механическим управлением обеспечивает неприхотливость установки к качеству топлива,
- несложная, ремонтопригодная конструкция двигателя хорошо известна механикам в нашей стране, что позволяет проводить сервисные работы и ремонт любой сложности своими силами,
- чрезвычайно широкая сеть поставщиков расходных матералов, запасных частей, сервисных услуг по всей России,
- низкая цена на расходные материалы и запасные части,
- синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество выходного тока,
- стоимость оборудования существенно ниже импортных дизельных генераторов аналогичного класса надежности.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- дизельная электростанция ДЭС в контейнере "СЕВЕР",
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- комплект фильтров для ТО-00,
- заправка маслом и тосолом,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ОСНОВНОЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНЫЙ РЕЖИМ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации не более 200 часов в год. Перегрузка не допускается. Работа при нагрузке менее 25% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА
Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
