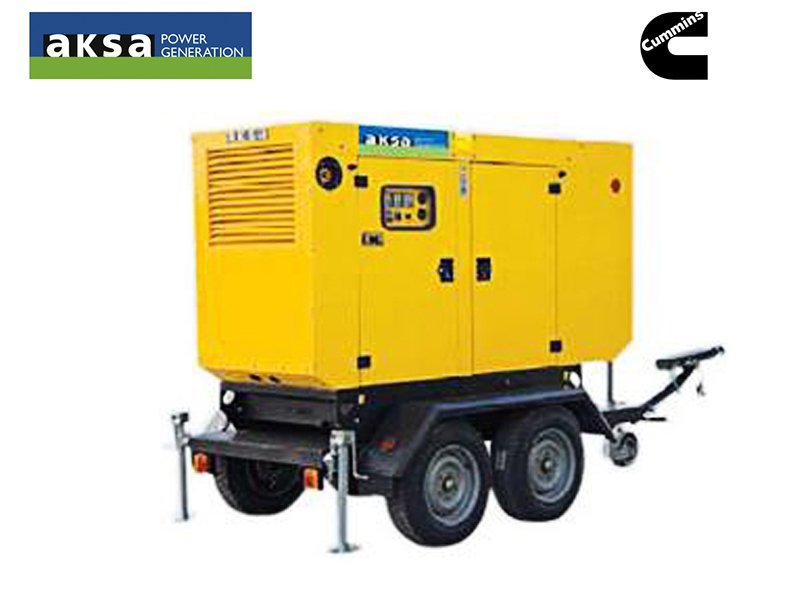

AKSA APD 200C на шасси с АВР
| Постоянная мощность | 145 кВт / 180 кВА |
| Резервная мощность | 160 кВт / 200 кВА |
| Напряжение | 230 / 400 В |
| Частота | 50 Гц |
| Количество фаз | трехфазная |
| Первичный дизельный двигатель | CUMMINS 6CTA8.3-G2 |
| Синхронный генератор | AKSA AK 4150 |
| Контроллер | DSE 6020 |
| Исполнение | передвижное |
| Степень автоматизации | 2-я (АВР) |
| Габариты (Д х Ш х В) | 4870 х 1960 х 2460 мм |
| Вес | 2085 кг |
| Расход топлива при 100% нагрузке | 42 л/час |
| Топливный бак | 350 л |
| Автономность | мин. 8 часов |
| Гарантия | 24 месяца |
Скрыть
| Дизельный двигатель | CUMMINS 6CTA8.3-G2 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 163 кВт |
| Резервная мощность | 180 кВт |
| Частота вращения | 1500 об/мин |
| Объем двигателя | 8,3 л |
| Количество и расположение цилиндров | 6, рядное |
| Сухой вес | 637 кг |
| Диаметр поршня | 114 мм |
| Ход поршня | 135 мм |
| Коэффициент сжатия | 17,3:1 |
| Скорость поршня | 6,8 м/с |
| Среднее эффективное давление BMEP | 2009 кПа |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
| Регулировка частоты вращения | электронная |
| Точность регулировки частоты вращения | +/- 2,5% |
| Топливная система | |
| Дизельное топливо | ГОСТ 305-82 |
| Емкость топливного бака | 430 л |
| Модель топливного насоса | рядный многоплунжерный ТНВД |
| Тип топливного фильтра | полнопоточный со сменным картриджем |
| Расход топлива при нагрузке | |
| 100% | 36,0 л/ч |
| 75% | 27,0 л/ч |
| 50% | 18,0 л/ч |
| Удельный расход топлива | 212 г/кВт*ч |
| Максимальная температура в топливопроводе | 70 °С |
| Максимальное давление в топливопроводе | 102 мм рт. ст. |
| Система смазки | |
| Система смазки комбинированная | комбинированная под давлением и разбрызгиванием |
| Тип масляного насоса | шестеренчатого типа с приводом от распредвала |
| Тип масляного фильтра | полнопоточный патронный фильтр |
| Тип масла | SAE 15W40 / 10W30 |
| Емкость масляной системы | 23,8 л |
| Удельный расход масла на угар | 0,2 г/кВт*ч |
| Максимальная температура масла | 135 °C |
| Давление масла в системе | 207 кПа |
| Система охлаждения | |
| Тип охлаждения | жидкостное (радиаторное), циркуляция под давлением |
| Тип охлаждающей жидкости | ГОСТ 28084-89 |
| Емкость системы охлаждения | 36 л |
| Максимальная температура охлаждающей жидкости | 97 °C |
| Водяной насос | центробежного типа с ременным приводом |
| Производительность водяного насоса | 269 л/мин |
| Мощность вентилятора | 9 кВт |
| Система электрооборудования | |
| Напряжение в системе | 24 В |
| Пусковое устройство | электростартер 5,5 кВт |
| Максимальный ток зарядного генератора | 55 А |
| Аккумуляторная батарея | 2*100 А/ч |
| Система подачи воздуха | |
| Тип | с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «вода-воздух» |
| Тип воздушного фильтра | бумажный, заменяемый |
| Максимальное сопротивление воздушного фильтра | 6,2 кПа |
| Максимальное статическое сопротивление воздушному потоку | 260 мм вод. ст. |
| Расход воздуха вентилятора на охлаждение радиатора | 5,85 м³/с |
| Расход воздуха на питание двигателя | 14 м³/мин |
| Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя | 1 м² |
| Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора | 1 м² |
| Система газовыхлопа | |
| Температура выхлопных газов | 548 °С |
| Поток выхлопных газов | 35,8 м³/мин |
| Тип глушителя | Промышленный - 9 dB |
| Максимальное противодавление выхлопных газов | 10,2 кПа |
| Тепловые параметры | |
| Общее тепловыделение ДГУ | 269 кВт |
| Система газовыхлопа | 143 кВт |
| Система охлаждения | 101 кВт |
| Корпус двигателя и генератора | 25 кВт |
| Синхронный генератор | AKSA AK 4150 |
|---|---|
 |
|
| Основные характеристики | |
| Постоянная мощность | 180 кВА / 144 кВт |
| Резервная мощность | 198 кВА / 158 кВт |
| Тип | синхронный, бесщеточный, одноопорный |
| Род тока | переменный, трехфазный |
| Напряжение | 230 / 400 В |
| Коэффициент мощности COS Ф | 0,8 |
| Частота | 50 Гц |
| Количество полюсов | 4 |
| Обмотка | 2 / 3 |
| Регулировка напряжения | автоматическая, SX460 |
| Диапазон регулировки напряжения | ± 1,5% |
| Класс защиты | IP 22 |
| Класс изоляции | H |
| Вес | 580 кг |
| Поток охлаждающего воздуха | 30,84 м3/мин |
| Шкаф управления | AKSA DSE 6020 |
|---|---|
| Основные характеристики | |
| Панель управления | на базе контроллера Deep Sea DSE 6020 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки. |
| Функции | |
- управление дизельной электростанцией |
|
- сигнализация предупреждений и аварий |
|
- подача электрического тока на собственные нужды |
|
- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ |
|
- кнопка аварийного останова |
|
| Капот | КТС-150 |
|---|---|
| Назначение | Защита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа |
| Габариты | 2750 x 1160 x 2250 мм |
| Вес | 290 кг |
| Уровень шума (7м) | 70 дБ |
| Материал капота | сталь 1,5 мм |
| Окраска | порошковая |
| Цвет | RAL 5005, другой цвет - по запросу |
| Условия эксплуатации ДГУ | эксплуатация вне помещения на открытом воздухе |
| Температура окружающей среды | + 5ºС....+ 40ºС |
| Характеристики | |
| - большие дверцы для обслуживания дизельного генератора | |
| - антивандальность (дверцы запираются на ключ) | |
| - решетки приточно-вытяжной вентиляции | |
| - гидроизоляция (защита от осадков) | |
| - транспортировочные узлы | |
| Шасси | ПТ 2-2,7-1 |
|---|---|
| Тип прицепа / полуприцепа | тракторный* |
| Грузоподъемность | 2400 кг |
| Габариты | 4370 х 1830 х 875 мм |
| Вес | 300 кг |
| Максимальная скорость буксировки | 40 км/ч |
| Документы | паспорт самоходной машины |
| Учет | Гостехнадзор |
| По запросу возможна установка ДГУ*: | |
| - под капотом на автомобильном шасси (скорость до 80 км/ч) | |
| - в шумозащитном всепогодном кожухе на шасси | |
| - в контейнере "СЕВЕР" на шасси | |
Подробные технические характеристики
★Дизельная передвижная электростанция AKSA APD 200C на шасси с АВР мощностью 145 кВт
КОНСТРУКЦИЯ:
На стальной раме с виброопорами смонтированы:
- дизель генератор ДГУ в составе:
- первичного четырехцилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения CUMMINS 6CTA8.3-G2, объемом 8,3 литра и номинальной мощностью 163 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AKSA AK4150 номинальной мощностью 145 кВт c автоматической регулировкой напряжения,
- шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером DSE 6020 с жидкокристаллическим дисплеем,
- комплект аккумуляторных батарей с сетевым зарядным устройством,
- стальной топливный бак интегрирован в конструкцию рамы,
- шумозащитный кожух,
- дизель генераторная станция установлена на шасси.
НАЗНАЧЕНИЕ:
Передвижной дизельный генератор ПЭС используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.
Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.
Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.
Данная модель представляет собой промышленную передвижную электростанцию на шасси, предназначенную для постоянной работы.
ПРЕИМУЩЕСТВА:
- AKSA - один из крупнейших в мире производителей дизельных электростанций, с опытом с 1984 года. Сборка ДГУ производится на современном заводе, площадью более 100.000 кв. метров в Гуанчжоу (Китай), что обеспечивает высокое качество продукции и низкие отпускные цены.
- первичный дизельный двигатель производится по лицензии корпорации Cummins Inc. (США) на совместных предприятиях Chongqing Cummins Engine Company Ltd., и Dongfeng Cummins Engine Company Ltd., в Китае, что обеспечивает строгие американсие стандарты качества по ценам китайского производителя.
- в обмотках синхронного генератора AKSA используется только высококачественная медь, что увеличивает КПД установки, продлевает ресурс и снижает расход топлива.
- установлен контроллер производства компании Deep Sea Electronics (Великобритания) - ведущего разработчика и производителя автоматизированных систем управления энергетического оборудования.
- продукция AKSA адаптирована к использования отечественных горюче-смазочных материалов.
КОМПЛЕКТНОСТЬ ПОСТАВКИ:
- передвижная электростанция Aksa APD 200C на шасси с АВР,
- стандартный промышленный глушитель,
- комплект аккумуляторных батарей,
- сетевое зарядное устройство,
- подогреватель охлаждающей жидкости,
- заправка маслом и охлаждающей жидкостью,
- комплект фильтров для ТО-00,
- инструкции по эксплуатации,
- протокол испытаний ДГУ,
- гарантийный талон.
КОНТРОЛЬ КАЧЕСТВА:
Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.
Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.
ПОСТОЯННАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.
РЕЗЕРВНАЯ МОЩНОСТЬ
Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.
ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.
УСТАНОВКА ПЕРЕДВИЖНОЙ ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПЭС
Передвижная электростанция предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС.
МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ
250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
