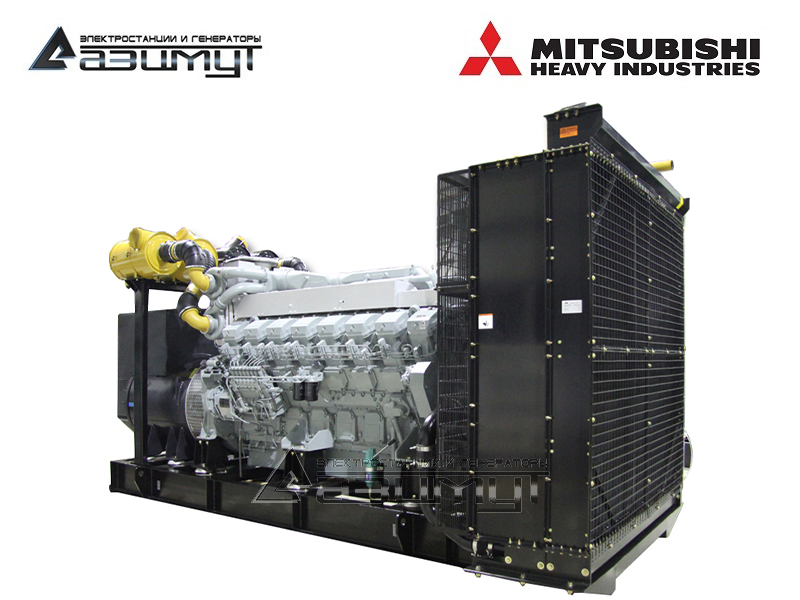

АД-1400С-Т400-1РМ8C

Дизельная электростанция открытого исполнения
АД 1400С-Т400-1РМ8C
Постоянная мощность1400 кВт / 1750 кВА
Резервная мощность1540 кВт / 1925 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI-SME S16R-PTA-C
Синхронный генераторAZIMUT ZP17D
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)5210 x 2310 x 2610 мм
Вес13860 кг
Расход топлива при 100% нагрузке355 л/ч
Топливный бакпо запросу
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S16R-PTA-C
Основные характеристики
Основная мощность1450 кВт
Резервная мощность1590 кВт
Тип двигателячетырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация)турбонадддув с охлаждением воздух-воздух
Скорость вращения1500 об/мин
Количество и расположение цилиндров16 V60°
Диаметр цилиндра170 мм
Ход поршня180 мм
Объем двигателя65,37 л
Коэффициент сжатия14:1
Сухой вес 6200 кг
- только двигатель-- // --
- радиатор и шланги-- // --
Вес заправленного6577 кг
- только двигатель-- // --
- радиатор и шланги-- // --
Точность регулировки частоты вращения±0,25%
Максимальная скорость вращения2100 об/мин
Момент инерции вращающихся частей80,83 кгс/м
Максимальное циклическое изменение скорости вращения маховика1/188
Максимальный изгибающий момент на задней поверхности маховика450 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр)400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр)635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам600 мм вод. ст.
Давление масла в системе при холостых оборотах2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке5 - 6,5 кгс/см²
Максимальная температура масла110 ºС
Количество масла (только двигатель), min.140 л
Количество масла (только двигатель), max.200 л
Полная емкость масляной системы230 л
Максимальный угол наклонаРадиатором вверх 5,5º / радиатором вниз 5,5º / на бок 22,5º
Емкость системы охлаждения 170 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 85 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя98 °C
Минимальное пространство для расширения охлаждающей жидкости10%
Аэродинамическое сопротивление радиатора10 мм вод. ст.
Топливный насосMitsubishi PS8 Type × 2
Максимальное давление подачи на топливный насос75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль150 мм рт. ст.
Максимальный ток зарядного генератора30 А
Пусковое устройствоэлектростартер 2 x 7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 300 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C600 А*ч
ПроизводительSME - Shanghai MHI engine Co, Ltd (Китай)
Синхронный генераторZP17D
Основные характеристики
Постоянная мощность1750 кВА / 1400 кВт
Резервная мощность1925 кВА / 1540 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес3018 кг
Род токапеременный, трехфазный
Номинальная сила тока2520 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД95,4%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ 1Р3200
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель3200 А
Автомат ввода резерванет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

Стационарный дизельный генератор АД 1400С-Т400-1РМ8C мощностью 1400 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1400 кВт в составе:

- первичного шестнадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI-SME S16R-PTA-C, объемом  65,37 литра и номинальной мощностью 1480  кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZP17D номинальной мощностью 1400 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1400 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя MITSUBISHI большого объема с радиаторным охлаждением и частотой оборотов 1500 мин-1 обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Дизельные двигатели MITSUBISHI-SME производят на совместном предприятии Mitsubishi Heavy Industries (MHI) и Shanghai Diesel Engine Co., Ltd., основанном в 2013 году. Стороны владеют предприятием в равных долях 50% на 50%.
  • Завод расположен в Шанхае и выпускает до 5000 единиц дизельных двигателей в год серий S6R2 / S12R / S16R для дизель-генераторных установок наземного назначения.
  • Размещение финальной сборки двигателей из японских компонентов в Китае позволило значительно снизить стоимость готовых изделий, без снижения знаменитого японского уровня качества.
  • Цена дизель генератора на базе двигателя Mitsubishi-SME значительно привлекательнее, чем его аналога на двигателе японского или французского производства.
  • В стандартной серии ДГУ комплектуются качественным и надежным синхронным альтернатором AZIMUT, произведенным по технологии STAMFORD. По заказу возможна установка альтернаторов следующих производителей: Leroy-Somer, Mecc Alte, Stamford.
  • Возможна также установка контроллера Deep Sea или ComAp вместо стандартного Smartgen.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1400,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
