АД-1200С-Т400-1РНМ15UK

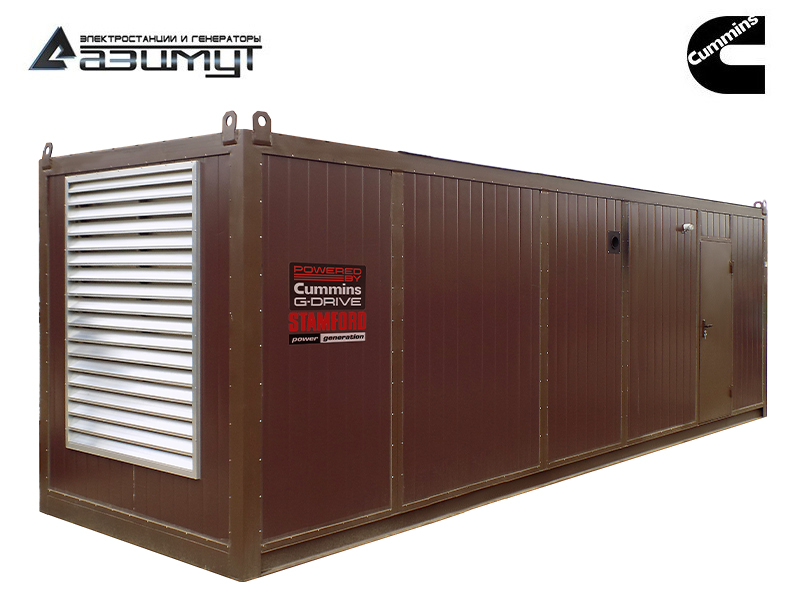

Дизельная электростанция в контейнере
АД-1200С-Т400-1РНМ15UK
Постоянная мощность1200 кВт / 1500 кВА
Резервная мощность1320 кВт / 1650 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS QSK50-G4
Синхронный генераторSTAMFORD S7L1D-C41
КонтроллерDEEP SEA DSE 7320
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)9050 х 2440 х 2900 мм
Вес15400 кг
Расход топлива при 100% нагрузке338 л/ч
Топливный бак -- // --
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS QSK50-G4
ОСОБЕННОСТИ КОНСТРУКЦИИ

QSK50 - V-образный, 16-цилиндровый двигатель с рабочим объемом 50,3 литра серии Quantum, использующий сложную электронику и первоклассный инжиниринг для обеспечения выдающегося уровня производительности, надежности и универсальности для любых применений в качестве привода для резервного и основного и постоянного применения.

QSK50 использует систему впрыска Common Rail (MCRS) с современным интегрированным электронным управлением, система обеспечивает превосходную производительность, минимальное время отклика, удобную диагностику. Электронные топливные насосы обеспечивают впрыск под давлением до 1600 бар. В системе впрыска используется электрический подкачивающий насос, встроенный в головку топливного фильтра первой ступени.

Турбонаддув CTT (Cummins Turbo Technologies) HX82/HX83/HE851 использует энергию выхлопных газов с большой эффективностью для снижения уровня выбросов и экономии топлива.

Поршни из черного чугуна с шаровидным графитом (FCD) - высокопрочная конструкция обеспечивающая превосходную долговечность.

Используется низкотемпературное последующее охлаждение – двухконтурный насос 2P2L.

Интегрированная конструкция Coolpac - двигатели поставляются в комплекте с пакетом охлаждения и комплектом воздухоочистителя для увеличения выходной мощности.

Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная 1477 кВт / 1980 л.с.
Номинальная 1328 кВт / 1780 л.с.
Основная 1264 кВт / 1475 л.с.
Мощность двигателя нетто:
Резервная 1428 кВт / 1914 л.с.
Номинальная 1294 кВт / 1735 л.с.
Основная 1066 кВт / 1429 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP) 1360 кВт / 1700 кВА
Номинальная (PRP) 1232 кВт / 1540 кВА
Основная (COP) 1123 кВт / 1379 кВА
Тип двигателя дизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
Серия G-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня 159 мм х 159 мм
Объем двигателя 50,3 л
Блок цилиндров легированный чугун, 6 цилиндров, рядное расположение
Зарядный генератор 55 А
Стартер 24 В
Регулировка частоты вращения электронная
Топливная система MCRS
Топливный фильтр Навинчивающийся фильтр с водным сепаратором
Масляный фильтр Навинчивающийся полнопоточный
Емкость масляной системы 235 л
Тип охлаждающей жидкости 50% этиленгликоль, 50% вода
Емкость системы охлаждения 294 л
Максимальная температура окружающей среды 51 °С
Мощность вентилятора 46 кВт
Расход воздуха на охлаждение 35 м³/с
Воздушный фильтр сменный элемент с индикатором
Расход топлива при нагрузке
110% 373 л/ч
100% 338 л/ч
75% 258 л/ч
50% 183 л/ч
25% 100 л/час
Габариты (Д х Ш х В) 4674 мм х 2468 мм х 3100 мм
Сухой вес 7435 кг
Страна производства Великобритания
Синхронный генераторSTAMFORD S7L1D-C41
Основные характеристики
Постоянная мощность 1240 кВА / 1550 кВт
Резервная мощность 1364 кВА / 1705 кВт
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения MX341 (PMG)
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 2088 x 890 x 1330 мм
Вес 2910 кг
Шкаф управленияШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Контейнер"СЕВЕР" ПБК-9
Назначение Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты 9050 х 2440 х 2630 мм
Вес 5000 кг
Уровень шума (7м) 50 дБ
Цвет RAL 8017 или любой другой по запросу
Условия эксплуатации электростанции эксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации + 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации - 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

★ Дизельная электростанция АД-1200С-Т400-1РНМ15UK мощностью 1200 кВт контейнерного типа

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1200 кВт в составе:

- первичного шестнадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS QSK50-G4, объемом 50,3 литра, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S7L1D-C41 номинальной мощностью 1200 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE 7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 1200 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные на заводе в Великобритании, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 40.000 моточасов, общий срок эксплуатации оборудования свыше 15 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1200 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
