.АД-120С-Т400-2РМ19

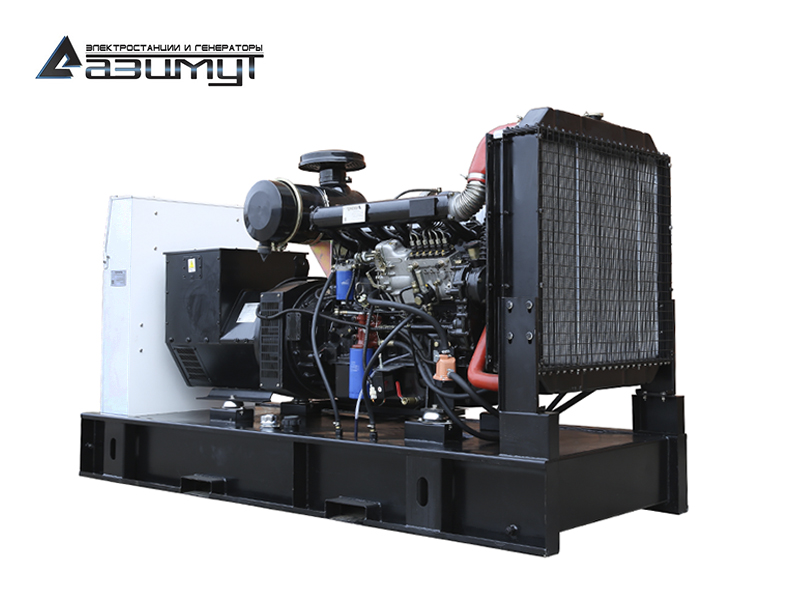

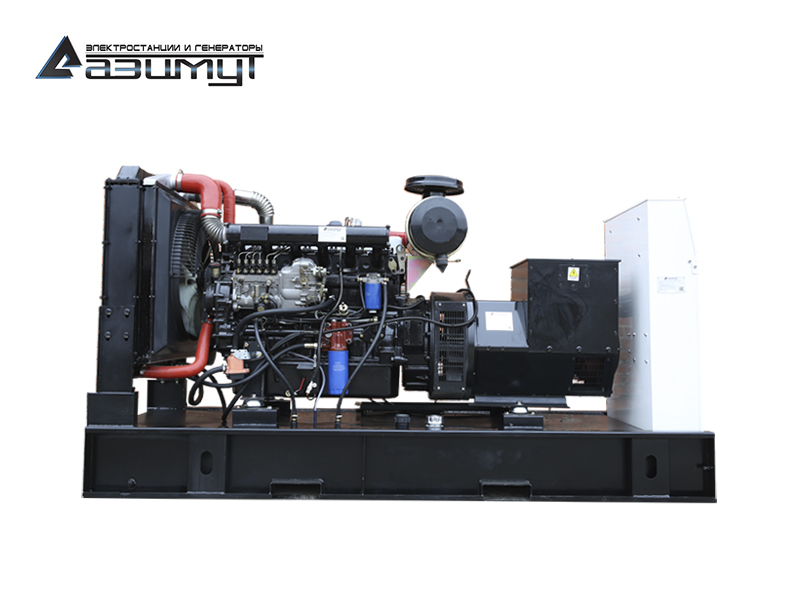

Дизельный генератор 120 кВт с автозапуском
АД 120С-Т400-2РМ19
Постоянная мощность120 кВт / 150 кВА
Резервная мощность132 кВт / 165 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательRICARDO R6105IZLD (R6105BZLD)
Синхронный генераторAZIMUT Z274FS
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2630 х 750 х 1500 мм
Вес1374 кг
Расход топлива при 100% нагрузке34,8 л/час
Топливный бак300 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательRICARDO R6105IZLD
Технические характеристики
Постоянная мощность132 кВт
Резервная мощность145 кВт
Частота вращения1500 об/мин
Объем двигателя7,01 л
Количество и расположение цилиндров6 цилиндров, рядное, вертикальное
Сухой вес640 кг
Диаметр поршня105 мм
Ход поршня135 мм
Коэффициент сжатия16:1
Скорость поршня6,75 м/c
Среднее эффективное давление, BMEP1,5 МПа
Порядок работы цилиндров1-5-3-6-2-4
Регулировка частоты вращениямеханическая
Точность регулировки частоты вращения+/- 5%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса6-ти секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%34,8 л/ч
75%27,8 л/ч
50%20,7 л/ч
Удельный расход топлива 231 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 18 л
Удельный расход масла на угар 1,63 г/кВт*ч
Максимальная температура масла105 ºС
Давление масла в системе3,0 - 6,5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения25 л
Максимальная температура охлаждающей жидкости103 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса190 л/мин
Мощность вентилятора4,5 кВт
Система электрооборудования
Напряжение в системе24 B
Пусковое устройствостартер, 5,1 кВт
Максимальный ток зарядного генератора50 А
Аккумуляторная батарея2 х 12 В / 120 А*ч
Система подачи воздуха
Типтурбонаддув
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку6 кПа
Расход воздуха вентилятора на охлаждение радиатора180 м³/мин
Расход воздуха на питание двигателя11,5 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя1 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора1 м²
Система газовыхлопа
Температура выхлопных газов600 ºС
Поток выхлопных газов29 м³/ч
Тип глушителяпромышленный - 9 dB
Максимальное противодавление выхлопных газов6 кПа
Тепловые параметры
Общее тепловыделение ДГУ223 кВт/ч
Система газовыхлопа128 кВт/ч
Система охлаждения77 кВт/ч
Корпус двигателя и альтернатора18 кВт/ч
Синхронный генераторZ274FS
Основные характеристики
Постоянная мощность150 кВА / 120 кВт
Резервная мощность165 кВА / 132 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес510 кг
Род токапеременный, трехфазный
Номинальная сила тока216 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД92,1%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 2Р250
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель250 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

★Дизельный генератор АД 120С-Т400-2РМ19 RICARDO мощностью 120 кВт с автозапуском (АВР) открытого исполнения

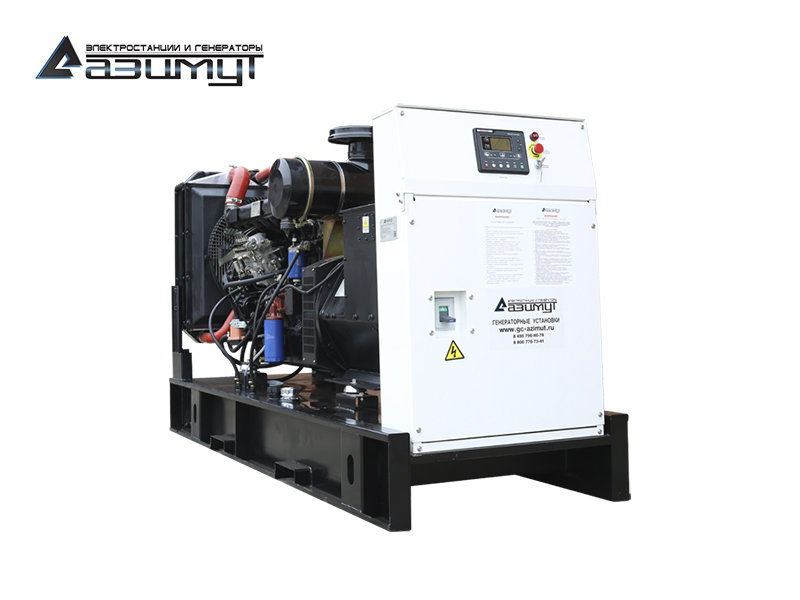

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный 3-фазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения RICARDO R6105IZLD, номинальной мощностью 132 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z274FS номинальной мощностью 120 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с блоком АВР, автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы.



НАЗНАЧЕНИЕ:

Дизельный генератор 120 кВт с автозапуском используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации (автозапуск) обеспечивает автоматический запуск и останов ДЭС при отключении и включении основной сети.

Данная модель представляет собой промышленный дизельный генератор с автозапуском, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-120С-Т400-2РМ19.


ПРЕИМУЩЕСТВА:

  • низкая отпускная цена на дизельный генератор;
  • необслуживаемый бесщеточный генератор, изготовленный по технологии STAMFORD, с высоким качеством выходного напряжения;
  • контроллер с ЖК дисплеем с управлением на русском языке;
  • доступные цены на расходные материалы;
  • возможность самостоятельно осуществлять техническое обслуживание;
  • адаптированность к ГСМ, доступных на российском рынке;
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями.


НЕДОСТАТКИ:

  • моторесурс двигателя RICARDO от 8000 до 12000 моточасов, что меньше, чем у двигателей производства США, Европа, Южная Корея, Россия, Беларусь, Индия;
  • повышенный расход топлива и масла на угар;
  • несоответствие современным экологическим нормам;
  • двигатели RICARDO производятся в Китае на нескольких десятках различных предприятий. Многие из которых выпускают двигатели крайне низкого качества по бросовым ценам, зачастую из восстановленных компонентов, безо всякой гарантии и контроля качества;
  • дизельные генераторы с такими двигателями совсем не предназначены для выработки электроэнергии, они используются лишь для того, чтобы нечистоплотные подрядчики могли продемонстрировать заказчику наличие резервного источника питания на объекте;
  • из-за высокой конкуренции многие недобросовестные российские производители используют такие двигатели с целью демпинга на рынке;
  • распространенным вариантом обмана заказчиков также является подмена понятий: мощность двигателя выдается за мощность дизельного генератора. По факту реальная выдаваемая мощность будет на 15-20% ниже, попытки эксплуатировать дизельный генератор по номинальной мощности приведут к перегреву и быстрому выходу из строя;
  • ПК "Азимут" закупает не самые дешевые двигатели, которые производятся на заводе, оснащенном современным оборудованием и с системой менеджмента качества;
  • ПК "Азимут" проводит обязательные испытания дизельных генераторов под нагрузкой в течение двух часов, это позволяет выявить и устранить до 95% всех неполадок и заводского брака на этом этапе, и поставить заказчику оборудование, в котором мы уверены;
  • многие компании - постащики дизельных генераторов RICARDO не имеют ни сервисной службы, ни региональных сервисных центров, ни складов с запасными частями. Покупайте дизельный генератор только в той компании, которая обладает достаточными ресурсами для гарантийного и послегарантийного ремонта. У нашей компании есть собственная сервисная служба, склад запасных частей и материалов, а также развитая сеть региональных сервисных центров;
  • остерегайтесь сверх дешевых цен, если Вам предложили дизельный генератор на несколько тысяч рублей дешевле, то не факт, что за это не придется расплачиваться потом, такое оборудование может оказаться просто грудой металлоллома по истечении гарантийного срока;



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор 120 кВт с автозапуском,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.


МЫ ПРОИЗВОДИМ ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ С 2008 ГОДА. МЫ ЗНАЕМ ВСЕ О RICARDO !



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-120-Т400-2Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
