ЭД-120-Т400-2РКМ18

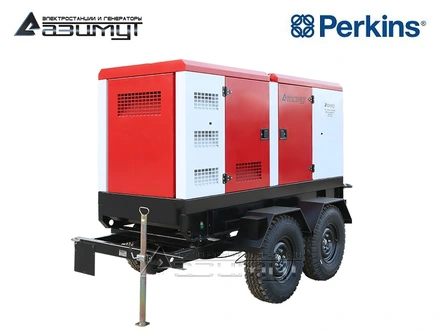

Передвижная дизельная электростанция с АВР
ЭД 120-Т400-2РКМ18
Постоянная мощность120 кВт / 150 кВА
Резервная мощность132 кВт / 165 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательPERKINS 1106A-70TAG2
Синхронный генераторAZIMUT Z274FS
КонтроллерHGM6120
Исполнениепередвижное
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)4870 х 1960 х 2190 мм
Вес2280 кг
Расход топлива при 100% нагрузке33,4 л/час
Топливный бак330 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательPERKINS 1106A-70TAG2
Основные характеристики:
Тип двигателя внутреннего сгораниядизельный, 4-х тактный
Скорость вращения1500 об/мин
Основная механическая мощность (брутто)136 kWm (182,4 л.с.)
Резервная механическая мощность (брутто)153,6 kWm (206 л.с.)
Основная механическая мощность (нетто)131 kWm (175,7 л.с.)
Резервная механическая мощность (нетто)144,1 kWm (193,2 л.с.)
Типичная электрическая мощность 150 kVA (120 kWe)
Количество и расположение цилиндров6 цилиндра, рядное, вертикальное
Диаметр поршня105 мм
Ход поршня135 мм
Объем двигателя7,01 л
Тип подачи воздухас турбонаддувом и последовательным охлаждением
Система зажиганияпрямой впрыск DI
Коэффициент сжатия16:1
Направление вращения коленчатого валаПротив часовой стрелки (со стороны маховика)
Емкость масляной системы 16,5 л
Тип охлажденияводяное
Емкость системы охлаждения21 л
Расход топлива при нагрузке:
110%201,1 г/кВт*ч (36,1 л/ч)
100%203,3 г/кВт*ч (33,4 л/ч)
75%199,7 г/кВт*ч (24,7 л/ч)
50%197,9 г/кВт*ч (16,4 л/ч)
Габариты (Д х Ш х В)1763 х 756 х 1142 мм
Сухой вес788 кг
Периодичность замены масла, масляного и топливного фильтров500 моточасов
Норма токсичности выхлопных газов-- // --
КомплектацияElectropaK
Синхронный генераторZ274FS
Основные характеристики
Постоянная мощность150 кВА / 120 кВт
Резервная мощность165 кВА / 132 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес510 кг
Род токапеременный, трехфазный
Номинальная сила тока216 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД92,1%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 2Р250
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель250 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости
Капот КТС-150
НазначениеЗащита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты2750 x 1160 x 2250 мм
Вес290 кг
Уровень шума (7м)70 дБ
Материал капотасталь 1,5 мм
Окраскапорошковая
ЦветRAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУэксплуатация вне помещения на открытом воздухе
Температура окружающей среды+ 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы
Шасси ПТ 2-2,7-1
Тип прицепа / полуприцепатракторный*
Грузоподъемность2400 кг
Габариты4370 х 1830 х 875 мм
Вес300 кг
Максимальная скорость буксировки40 км/ч
Документыпаспорт самоходной машины
УчетГостехнадзор
По запросу возможна установка ДГУ*:
- под капотом на автомобильном шасси (скорость до 80 км/ч)
- в шумозащитном всепогодном кожухе на шасси
- в контейнере "СЕВЕР" на шасси

Подробные технические характеристики

★Передвижная дизельная электростанция ЭД-120-Т400-2РКМ18 мощностью 120 кВт с автозапуском (АВР) на шасси

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения Perkins 1106A-70TAG2 с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- агрегатированного с ним синхронного бесщеточного генератора AZIMUT Z274FS номинальной мощностью 120 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • капот,
  • дизель генераторная станция установлена на шасси.



НАЗНАЧЕНИЕ:

Передвижной дизельный генератор используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ОСОБЕННОСТИ:

  • высочайший уровень надежности: дизель генераторы на основе двигателей Perkins, вне зависимости от их страны происхождения, одни из немногих, которые используются в качестве прокатных, что свидетельствует об их "неубиваемости" при регулярном соблюдении регламентного технического обслуживания,
  • дизельные двигатели серии 1106A-70TAG2 производятся на современном роботизированном заводе в пригороде Шанхая в Китае, откуда поставляются по всему миру,
  • в настоящее время компания Perkins производит дизельные двигатели исключительно на собственных производственных мощностях, и не предоставляет лицензию на производство сторонним производителям,
  • компания Perkins не имеет никакого отношения к компании Lovol Engines (Tianjin) Co., Limited и Perkins Engines (Tianjin) Limited («Lovol»), которые, утратили право на использование товарного знака Perkins c 31 декабря 2007 года,
  • промышленные генераторные двигатели Perkins - ElectropaK гарантируют потребителю экономичный расход топлива, низкую стоимость владения дизель генераторной установкой, соответствие европейским экологическим нормам, межсервисный интервал 500 моточасов и доступную цену за технику премиального уровня качества.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС под капотом на шасси,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый электрогенератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ПЕРЕДВИЖНОЙ ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПЭС

Передвижная электростанция предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от -10 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
3 255 400 ₽
