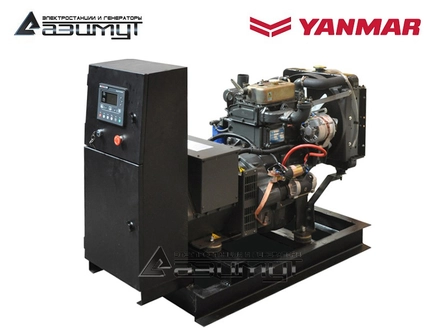

АДА-12-230-РЯ

Дизельный генератор открытого исполнения
АДА-12-230-РЯ
Постоянная мощность12 кВт / 12 кВА
Резервная мощность13,2 кВт / 13,2 кВА
Напряжение230 В
Частота50 Гц
Количество фазоднофазная
Первичный дизельный двигательYANMAR 3TNV70-HGE
Синхронный генераторAZIMUT Z164DI
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)1450 x 710 x 990 мм
Вес352 кг
Расход топлива при 100% нагрузке3,6 л/час
Топливный бак50 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигатель YANMAR 3TNV70-HGE
Основные характеристики
Двигатель

дизельный, четырехтактный, водяного охлаждения

Количество и расположение цилиндров

3 цилиндра, рядное, вертикальное

Тип подачи воздуха

атмосферный

Постоянная мощность 13,3 кВт
Резервная мощность 14,6 кВт
Частота вращения 3000 об/мин
Регулировка частоты вращения механическая
Точность регулировки частоты вращения ± 5%
Диаметр поршня 70 мм
Ход поршня 74 мм
Объем двигателя 0,854 л
Коэффициент сжатия 23,5:1
Топливная система

рядный топливный насос высокого давления, топливный фильтр с бумажным элементом для тонкой очистки, стопорный соленоид, встроенный в ТНВД

Система подачи топлива

непрямой впрыск

Удельный расход топлива ≤ 275 г/кВт*ч
Система смазки

неглубокий масляный поддон емкостью 4,4 л с боковым сливом, масляный насос трохоидного типа, масляный фильтр с бумажным элементом, сапун картера закрытого типа

Электрическая система

стартер, зарядный генератор 12 В, 40А

Система охлаждения

водяная помпа с ременным приводом, вентилятор охлаждения 6-ти лопастной, толкательного типа, D=335 мм, термостат

Габариты 547 х 413 х 576 мм
Сухой вес 114 кг
Синхронный генератор Z164DI
Основные характеристики
Постоянная мощность 13 кВА / 13 кВт
Резервная мощность 14 кВА / 14 кВт
Напряжение 230 В
Частота 50 Гц
Вес 121 кг
Род тока переменный, однофазный
Номинальная сила тока 57 А
Количество полюсов 2
Коэффициент мощности COS Ф 1
КПД 76,7%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 3# / 11,5"
Шкаф управления ШУЭ 1Р25
Основные характеристики
Панель управления

на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Автоматический выключатель

25 А

Автомат ввода резерва

нет

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

★Однофазный дизельный генератор АДА-12-230-РЯ мощностью 12 кВт открытого исполнения

КОНСТРУКЦИЯ:

Компоненты дизель генераторной установки:

  • первичный трехцилиндровый дизельный двигатель радиаторного охлаждения YANMAR 3TNV70-HGE (3000 об/мин),
  • синхронный бесщеточный 1-фазный (220 В) генератор AZIMUT Z164DI,
  • шкаф управления электростанцией (ШУЭ) с контроллером HGM6120 и автоматическим выключателем,
  • аккумуляторные батареи,
  • стальная рама с интегрированным топливным баком.

Запуск и остановка ДГУ по первой степени автоматизации осуществляются в ручном режиме.



НАЗНАЧЕНИЕ:

Аварийный дизельный агрегат (АДА) на базе высокооборотного японского дизельного двигателя Yanmar, со скоростью вращения 3000 об/мин. - резервный источник переменного однофазного электрического тока напряжением 220 В, частотой 50 Гц для электроснабжения небольших предприятий, складов, магазинов, миниотелей, загородных домов и коттеджей.



ОСОБЕННОСТИ:

  • Компания Yanmar (Янмар) – мировой лидер в производстве компактных дизельных двигателей для электрогенераторных установок, экскаваторов, погрузчиков, мотопомп и широкого ассортимента специальной сельскохозяйственной и строительной техники.
  • Двигатели Yanmar высокотехнологичный продукт, сочетающий в себе небольшие размеры, высокую удельную мощность, высокий коэффициент полезного действия, низкий уровень шума и вибраций, соответствие самым высоким экологическим стандартам выхлопа 2008 EPA Tier 4 и EU stage III A, что позволяет с комфортом эксплуатировать технику в жилой застройке и закрытых помещениях.
  • Компания Yanmar не стремится к оптимизации производственных процессов, и не размещает свои заводы в развивающихся странах. Все двигатели производятся исключительно в Японии.
  • Скрупулезно отточенные технологические процессы производства и тщательное тестирование каждого двигателя на заводе обеспечивает премиальный уровень надежности и длительный срок безотказной работы, которым славится оригинальная японская продукция.
  • Высокие эксплуатационные характеристики, нетребовательность к качеству ГСМ, в сочетании с длительным моторесурсом гарантируют низкую стоимость владения генераторной установкой при постоянной эксплуатации.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • стационарный дизельный генератор ДГУ открытого типа,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

  • Стендовые испытания каждого дизельного электрогенератора под нагрузкой от 50% до 100% в течение двух часов и кратковременно в 110% от номинальной мощности,
  • Визуальный и инструментальный контроль всех выходных параметров работы электроустановки,
  • Протокол тестирования, заверенный службой ОТК, прилагается к комплекту документации при отгрузке.

ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ "АЗИМУТ" - НАДЕЖНОЕ И НЕДОРОГОЕ РЕШЕНИЕ ДЛЯ ЭЛЕКТРОСНАБЖЕНИЯ ВАШЕГО ПРЕДПРИЯТИЯ !



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ АД-12-Т230-1Р ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
770 300 ₽
