АД-1100С-Т400-1РМ8C

Дизельная электростанция открытого исполнения
АД-1100С-Т400-1РМ8C
Постоянная мощность1100 кВт / 1375 кВА
Резервная мощность1210 кВт / 1512 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательMITSUBISHI-SME S12R-PTA2-C
Синхронный генераторAZIMUT ZP17B
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации1-я
Габариты (Д х Ш х В)4410 x 2110 x 2210 мм
Вес9605 кг
Расход топлива при 100% нагрузке290,3 л/час
Топливный бакпо запросу
Автономностьпо запросу
Гарантия24 месяца

Скрыть

Дизельный двигательMITSUBISHI S12R-PTA2-C
Основные характеристики
Основная мощность 1165 кВт
Резервная мощность 1285 кВт
Тип двигателя четырехтактный водяного охлаждения с турбонаддувом
Система подачи воздуха (аспирация) турбонадддув с вторичным охладителем
Скорость вращения 1500 об/мин
Количество и расположение цилиндров 12 V60°
Диаметр цилиндра 170 мм
Ход поршня 180 мм
Объем двигателя 49,03 л
Коэффициент сжатия 13.5:1
Сухой вес двигателя 4880 кг
Вес заправленного двигателя 5160 кг
Точность регулировки частоты вращения ±0,25%
Максимальная скорость вращения 2100 об/мин
Момент инерции вращающихся частей 75,3 кгс/м
Максимальное циклическое изменение скорости вращения маховика 1/294
Максимальный изгибающий момент на задней поверхности маховика 450 кгс*м
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр) 400 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр) 635 мм вод. ст.
Максимально допустимое противодавление выхлопным газам 600 мм вод. ст.
Давление масла в системе при холостых оборотах 2 - 3 кгс/см²
Давление масла в системе при номинальной нагрузке 5 - 6,5 кгс/см²
Максимальная температура масла 110 ºС
Количество масла (только двигатель), min. 150 л
Количество масла (только двигатель), max. 108 л
Полная емкость масляной системы 180 л
Максимальный угол наклона Радиатором вверх 6,5º / радиатором вниз 6,5º / на бок 22,5º
Емкость системы охлаждения (только двигатель) 125 л
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя 0,35 кгс/см²
Максимальный статический напор охлаждающей жидкости выше уровня центра коленвала 10 м
Максимальное давление водяного насоса 2 кгс/см²
Диапазон работы термостата 71 - 93 °C
Максимальная температура охлаждающей жидкости на выходе из двигателя 98 °C
Минимальное пространство для расширения охлаждающей жидкости 10%
Аэродинамическое сопротивление радиатора 10 мм вод. ст.
Топливный насос Mitsubishi PS6 Type × 2
Максимальное давление подачи на топливный насос 75 мм рт. ст.
Максимальное давление для возврата топлива в магистраль 150 мм рт. ст.
Максимальный ток зарядного генератора 30 А
Пусковое устройство электростартер 2 x 7,5 кВт / 24V
Максимальное электрическое сопротивление цепи стартера 1,5 Ом
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C 300 А*ч
Рекомендуемая емкость аккумуляторной батареи при температуре ниже +5 °C до -5 °C 600 А*ч
Производитель SME - Shanghai MHI engine Co, Ltd (Китай)
Синхронный генераторAZIMUT ZP17B
Основные характеристики
Постоянная мощность 1400 кВА / 1120 кВт
Резервная мощность 1540 кВА / 1232 кВт
Напряжение 230 / 400 В
Частота 50 Гц
Вес 2885 кг
Род тока переменный, трехфазный
Номинальная сила тока 2016 А
Количество полюсов 4
Коэффициент мощности COS Ф 0,8
КПД 94,9%
Тип синхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряжения автоматическая
Класс защиты IP 22
Класс изоляции H
Количество выводов 12
Обмотка 2 / 3
Диапазон регулировки напряжения +/- 5%
Нестабильность выходного напряжения в переходном режиме +/- 1%
Нестабильность выходного напряжения в установившемся режиме +/- 0,5%
Форма волны NEMA = TIF < 50
Форма волны I.E.C = THF 3
Максимальная скорость 2250 об/мин
Ток короткого замыкания 300% (10 с)
Диск крепления SAE 0# / 18"
Шкаф управленияШУЭ 1Р2500
Основные характеристики
Панель управления на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель 2500 А
Автомат ввода резерва нет
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ
- кнопка аварийного останова

Подробные технические характеристики

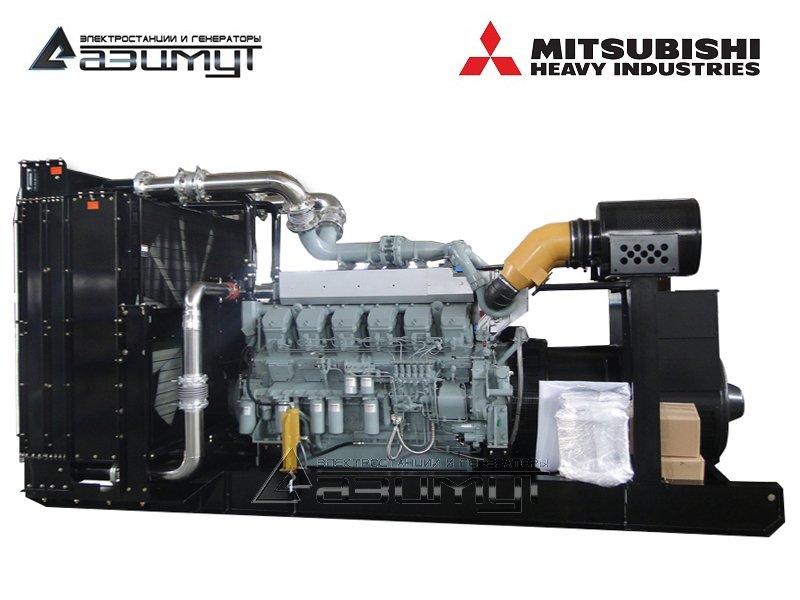

Стационарный дизельный генератор АД 1100С-Т400-1РМ8C мощностью 1100 кВт открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1100 кВт в составе:

- первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения MITSUBISHI-SME S12R-PTA2-C, объемом 49,03 литра и номинальной мощностью 1195 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного синхронного генератора AZIMUT ZP17B номинальной мощностью 1100 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 1100 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электростанбжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя MITSUBISHI большого объема с радиаторным охлаждением и частотой оборотов 1500 мин-1 обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ИНФОРМАЦИЯ:

  • Дизельные двигатели MITSUBISHI-SME производят на совместном предприятии Mitsubishi Heavy Industries (MHI) и Shanghai Diesel Engine Co., Ltd., основанном в 2013 году. Стороны владеют предприятием в равных долях 50% на 50%.
  • Завод расположен в Шанхае и выпускает до 5000 единиц дизельных двигателей в год серий S6R2 / S12R / S16R для дизель-генераторных установок наземного назначения.
  • Размещение финальной сборки двигателей из японских компонентов в Китае позволило значительно снизить стоимость готовых изделий, без снижения знаменитого японского уровня качества.
  • Цена дизель генератора на базе двигателя Mitsubishi-SME значительно привлекательнее, чем его аналога на двигателе японского или французского производства.
  • В стандартной серии ДГУ комплектуются качественным и надежным синхронным альтернатором AZIMUT, произведенным по технологии STAMFORD. По заказу возможна установка альтернаторов следующих производителей: Leroy-Somer, Mecc Alte, Stamford.
  • Возможна также установка контроллера Deep Sea или ComAp вместо стандартного Smartgen.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1100,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
