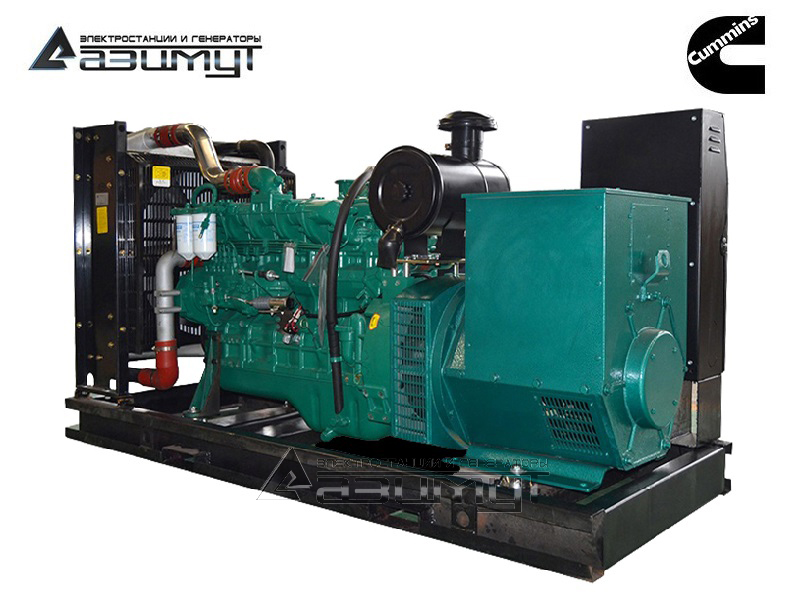

АД-109С-Т400-2РМ15IN

Дизель генератор открытого типа с автозапуском
АД-109С-Т400-2РМ15IN
Постоянная мощность109 кВт / 136 кВА
Резервная мощность120 кВт / 150 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS 6BTAA5.9-G6
Синхронный генераторSTAMFORD UCI274E
КонтроллерDEEP SEA DSE 6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)2410 х 1110 х 1480 мм
Вес1180 кг
Расход топлива при 100% нагрузке25 л/час
Топливный бак250 л
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS 6BTAA5.9-G6
ОСОБЕННОСТИ КОНСТРУКЦИИ Единый клиновидный ременной привод для вентилятора, генератора и водяной помпы с натяжным роликом для минимизации обслуживания
Топливный насос линейного типа Bosch серии А с высоким давлением впрыска для более чистого сгорания и снижения выбросов
Верхний турбонагнетатель Holset HX35 для увеличения мощности, экономии топлива, снижения уровня шума и выхлопа
Интегрированная конструкция Coolpac - двигатели поставляются в комплекте с пакетом охлаждения и комплектом воздухоочистителя для увеличения выходной мощности
Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность
Техническое обслуживание и сервисная поддержка по всему миру
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная 145 кВт / 195,0 л.с.
Номинальная 135 кВт / 180 л.с.
Основная 135 кВт / 180 л.с.
Мощность двигателя нетто:
Резервная -- // --
Номинальная -- // --
Основная -- // --
Типичная выходная мощность ДГУ:
Резервная (ESP) 120 кВт / 150 кВА
Номинальная (PRP) 109 кВт / 136 кВА
Основная (COP) -- // --
Тип двигателя дизельный, четырехтактный, атмосферный, радиаторного охлаждения, 1500 об/мин
Серия G-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня 102 мм х 120 мм
Объем двигателя 5,9 л
Блок цилиндров чугунное литье, 6 цилиндров, рядное расположение
Зарядный генератор 55А
Стартер 12 В
Регулировка частоты вращения электронная
Топливная система прямой впрыск (DI)
Топливный фильтр Venturi Combo Stratapore
Масляный фильтр Venturi Combo Stratapore
Емкость масляной системы 16,4 л
Тип охлаждающей жидкости 50% этиленгликоль, 50% вода
Емкость системы охлаждения 21,4 л
Максимальная температура окружающей среды 50 °С
Мощность вентилятора 10 кВт
Расход воздуха на охлаждение 3,7 м³/с
Воздушный фильтр сменный элемент с индикатором
Расход топлива при нагрузке
110% 37,05 л/ч
100% 35,16 л/ч
75% 26,58 л/ч
50% 17,92 л/ч
25% 9,43 л/час
Габариты (Д х Ш х В) 1723 мм х 896 мм х 1318 мм
Сухой вес 718 кг
Страна производства Индия
Синхронный генераторSTAMFORD UCI274E
Основные характеристики
Постоянная мощность 140 кВА
Резервная мощность 154 кВА
Тип синхронный, бесщеточный, одноопорный
Род тока переменный, трехфазный
Система возбуждения самовозбуждение
Напряжение 230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф 0,8
Класс защиты IP 23
Класс изоляции H
Количество полюсов 4
Количество выводов 12
Обмотка 311, двухслойная, концентрическая
Шаг обмотки 2 / 3
Диапазон регулировки напряжения +/- 1%
Автоматический регулятор напряжения SX460
Подавление колебаний по стандартам BS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартам BS EN 60034, VDE 05030, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359.
Габариты упаковочной тары 1230 x 670 x 1030 мм
Вес 492 кг
Шкаф управленияШУЭ DSE 6120
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 6120 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Подробные технические характеристики

Стационарный дизель генератор АД-109С-Т400-2РМ15IN мощностью 109 кВт с автозапуском (АВР) открытого исполнения

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 109 кВт в составе:

- первичного шестицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS 6BTAA5.9-G6, объемом 5,9 литра с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD UCI274E c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 109 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные в Индии, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 30.000 моточасов, общий срок эксплуатации оборудования свыше 10 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-109,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
