АД-10С-Т400-1РПМ55

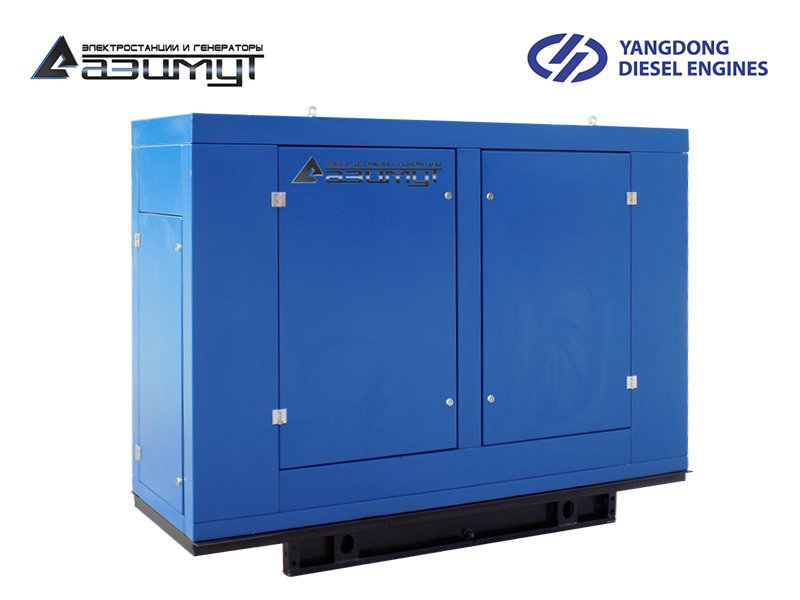

Дизельный генератор 10 кВт под капотом
АД-10С-Т400-1РПМ55
Постоянная мощность10 кВт / 12,5 кВА
Резервная мощность11 кВт / 14 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательYANGDONG YD480D
Синхронный генераторAZIMUT Z164С
КонтроллерHGM6120
Исполнениепод капотом
Степень автоматизации1-я
Габариты (Д х Ш х В)2100 х 700 х 1400 мм
Вес562 кг
Расход топлива при 100% нагрузке4,13 л/час
Топливный бак50 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательYANGDONG YD480D
Основные характеристики
Количество и расположение цилиндров4 цилиндра, рядное, вертикальное
Тип камеры сгоранияпрямой впрыск
Частота вращения1500 об/мин
Диаметр поршня80
Ход поршня90 мм
Коэффициент сжатия18:1
Постоянная мощность14 кВт
Резервная мощность17 кВт
Объем двигателя1,809 л
Порядок работы цилиндров1-3-4-2
Удельный расход топлива 250,5 г/кВт*ч
Тип подачи воздухаатмосферный
Охлаждениеводяное, форсированное
Запускэлектростартер
Сухой вес330 кг
Габариты892 x 618 x 740 мм
Регулировка частоты вращениямеханическая
Синхронный генераторZ164С
Основные характеристики
Постоянная мощность12,5 кВА / 10 кВт
Резервная мощность13,75 кВА / 11 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес111 кг
Род токапеременный, трехфазный
Номинальная сила тока18 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД78,7%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 3# / 11,5"
Шкаф управления ШУЭ 1Р25
Основные характеристики
Панель управления

на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Автоматический выключатель

25 А

Автомат ввода резерва

нет

Функции

- управление дизельным электроагрегатом

- сигнализация предупреждений и аварий

- подача напряжения на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы электрогенератора: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Капот КТС-30
НазначениеЗащита от воздействия неблагоприятных факторов окружающей среди и несанкционированного доступа
Габариты2100 х 700 х 1650 мм
Вес140 кг
Уровень шума (7м)70 дБ
Материал капотасталь 1,5 мм
Окраскапорошковая
ЦветRAL 5005, другой цвет - по запросу
Условия эксплуатации ДГУэксплуатация вне помещения на открытом воздухе
Температура окружающей среды+ 5ºС....+ 40ºС
Характеристики
- большие дверцы для обслуживания дизельного генератора
- антивандальность (дверцы запираются на ключ)
- решетки приточно-вытяжной вентиляции
- гидроизоляция (защита от осадков)
- транспортировочные узлы

Подробные технические характеристики

★3-фазный дизельный генератор АД-10С-Т400-1РПМ55 YANGDONG мощностью 10 кВт под капотом

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • стационарный трехфазный дизельный генератор в составе:

- первичного дизельного двигателя водяного охлаждения с механической регулировкой частоты вращения YANGDONG YD480D, номинальной мощностью 14 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного 3-фазного генератора на 380 В AZIMUT Z164C номинальной мощностью 10 кВт c автоматической регулировкой напряжения,

  • шкаф управления электростанцией (ШУЭ) с автоматическим выключателем и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • рама со стальным топливным баком на 8 часов работы,
  • на раме установлен погодозащитный капот.



НАЗНАЧЕНИЕ:

Дизельный генератор 10 кВт под капотом используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц  для электроснабжения средних промышленных предприятий, строительных объектов, социальных учереждений, гостиниц, банков, небольших торговых центров.

Запуск и остановка ДЭС по первой степени автоматизации осуществляются в ручном режиме оператором.

Данная модель представляет собой промышленный дизельный генератор под погодозащитным капотом, предназначенный для постоянной эксплуатации, по своим техническим характеристикам аналогичный модели ТСС АД-10С-Т400-1РПМ55.


ПРЕИМУЩЕСТВА:

  • двигатели YANGDONG несколько дефорсированы, отличаются бОльшим рабочим объемом на единицу мощности, по сравнению с ближайшими конкурентами, вследствие чего обладают длительным моторесурсом, повышенным крутящим моментом, легче воспринимают пиковые нагрузки;
  • простая конструкция двигателя позволяет проводить практически любой ремонт на месте своими силами;
  • запасные части доступны по цене, помимо нашей компании, возможно заказывать запасные части на Алиэкспрессе напрямую из Китая без наценки;
  • низкий расход масла на угар - менее 0,2%;
  • дизель генераторы YANGDONG привлекательны по цене, и, в то же время, обладают профессиональным уровнем надежности.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельный генератор YANGDONG 10 кВт под капотом,
  • стандартный промышленный глушитель,
  • аккумуляторные батареи,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ПОД КАПОТОМ

Дизельная электростанция под капотом предназанчена для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. ДЭС устанавливается на любую ровную поверхность. Максимальный допустимый уровень уклона 5º.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.



Дополнительные опции:

10 000 у.
5 000 у.
10 000 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
455 800 ₽
