АД-520С-Т400-2РМ11

Дизельная электростанция 520 кВт с АВР
АД 520С-Т400-2РМ11
Постоянная мощность520 кВт / 650 кВA
Резервная мощность572 кВт / 715 кВA
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательAZIMUT 12V2710TDI66
Синхронный генераторAZIMUT ZC5F
КонтроллерHGM6120
Исполнениеоткрытое на раме
Степень автоматизации2-я (АВР)
Габариты (Д х Ш х В)4400 х 1500 х 2300 мм
Вес5353 кг
Расход топлива при 100% нагрузке150 л/час
Топливный бак1500 л
Автономностьмин. 8 часов
Гарантия2 года

Скрыть

Дизельный двигательAZIMUT 12V2710TDI66
Основные характеристики
Постоянная мощность610 кВт
Резервная мощность671 кВт
Частота вращения1500 об/мин
Объем двигателя27,1 л
Количество и расположение цилиндров12 цилиндров, V-образное
Сухой вес2500 кг
Диаметр поршня135 мм
Ход поршня158 мм
Коэффициент сжатия15,5:1
Скорость поршня7,9 м/c
Среднее эффективное давление, BMEP1,8 МПа
Порядок работы цилиндров1-12-5-8-3-10-6-7-2-11-4-9
Регулировка частоты вращенияэлектронная
Точность регулировки частоты вращения+/- 5,00%
Топливная система
Дизельное топливоГОСТ 305-82
Модель топливного насоса12-секционный, плунжерный
Тип топливного фильтраполнопоточный со сменным картриджем
Расход топлива при нагрузке
100%150 л/ч
75%123 л/ч
50%89 л/ч
Удельный расход топлива 210 г/кВт*ч
Максимальная температура в топливопроводе55 ºС
Максимальное давление в топливопроводе1,8 бар
Система смазки
Система смазкикомбинированная под давлением и разбрызгиванием
Тип масляного насосашестеренчатого типа, с приводом от распредвала
Тип масляного фильтраполнопоточный патронный фильтр
Тип масла SAE 15W40 / 10W30
Емкость масляной системы 65 л
Удельный расход масла на угар 0,4 г/кВт*ч
Максимальная температура масла100 ºС
Давление масла в системе3.0-6.5 бар
Система охлаждения
Тип охлаждения жидкостное (радиаторное), циркуляция под давлением
Тип охлаждающей жидкостиГОСТ 28084-89
Емкость системы охлаждения100 л
Максимальная температура охлаждающей жидкости95 ºС
Водяной насосцентробежного типа с ременным приводом
Производительность водяного насоса650 л/мин
Мощность вентилятора15 кВт
Система электрооборудования
Напряжение в системе24 В
Пусковое устройствостартер, 11 кВт
Максимальный ток зарядного генератора50 А
Аккумуляторная батарея2x12 / 190 А*ч
Система подачи воздуха
Типтурбонаддув с промежуточным охлаждением
Тип воздушного фильтрафильтроэлемент
Максимальное сопротивление воздушного фильтра6,2 кПа
Максимальное статическое сопротивление воздушному потоку6 кПа
Расход воздуха вентилятора на охлаждение радиатора1240 м³/мин
Расход воздуха на питание двигателя58 м³/мин
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя2,25 м²
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора2,25 м²
Система газовыхлопа
Температура выхлопных газов650 ºС
Поток выхлопных газов121 м³/мин
Тип глушителяпромышленный
Максимальное противодавление выхлопных газов8 кПа
Тепловые параметры
Общее тепловыделение ДГУ982 кВт
Система газовыхлопа571 кВт
Система охлаждения330 кВт
Корпус двигателя и альтернатора91 кВт
Синхронный генераторAZIMUT ZС5F
Основные характеристики
Постоянная мощность687,5 кВА / 550 кВт
Резервная мощность756 кВА / 605 кВт
Напряжение230 / 400 В
Частота 50 Гц
Вес1695 кг
Род токапеременный, трехфазный
Номинальная сила тока990 А
Количество полюсов4
Коэффициент мощности COS Ф0,8
КПД94,9%
Типсинхронный, бесщеточный, одноопорный
Система возбуждения самовозбуждение
Регулировка напряженияавтоматическая
Класс защитыIP 22
Класс изоляцииH
Количество выводов12
Обмотка2 / 3
Диапазон регулировки напряжения+/- 5%
Нестабильность выходного напряжения в переходном режиме+/- 1%
Нестабильность выходного напряжения в установившемся режиме+/- 0,5%
Форма волны NEMA = TIF
Форма волны I.E.C = THF3
Максимальная скорость2250 об/мин
Ток короткого замыкания300% (10 с)
Диск крепленияSAE 0# / 18"
Шкаф управления ШУЭ 2Р1250
Основные характеристики
Панель управленияна базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке
Автоматический выключатель1250 А
Автоматический ввод резерва (АВР) в комплекте с электрическим подогревателем охлаждающей жидкости и сетевым зарядным устройством аккумуляторных батарейесть
Функции
- управление дизельным электроагрегатом
- сигнализация предупреждений и аварий
- подача напряжения на собственные нужды
- вывод на ЖК дисплей значений основных параметров работы электроагрегата: частоты, напряжения, силы тока, скорости вращения двигателя, давления масла, температуры охлаждающей жидкости, наработки, количества запусков, выработанной электроэнергии, напряжения АКБ, пофазного напряжения сети, частоты сети
- кнопка аварийного останова
- контроль параметров основной сети
- автоматический запуск при отклонении параметров основной сети от заданных значений
- автоматическое отключение и перевод питания на основную сеть при восстановлении параметров основной сети
- подзарядка аккумуляторных батарей
- управление подогревателем охлаждающей жидкости

Подробные технические характеристики

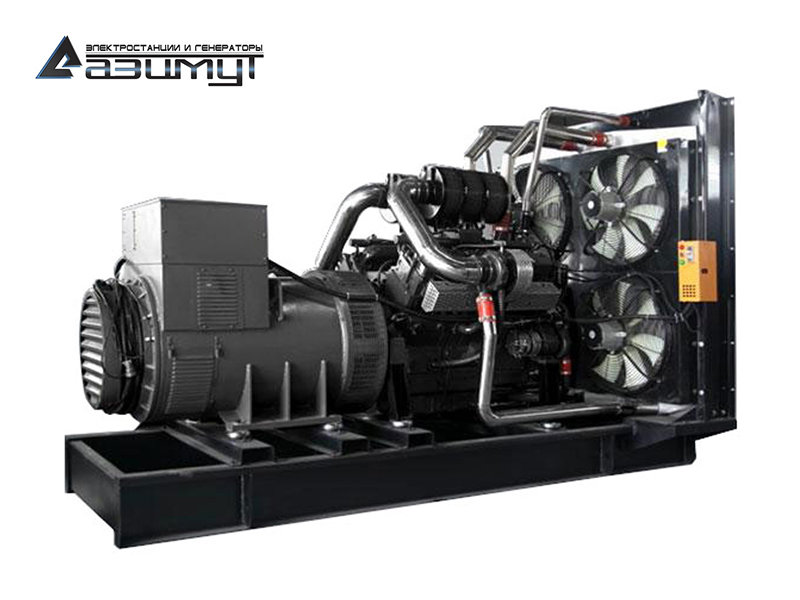

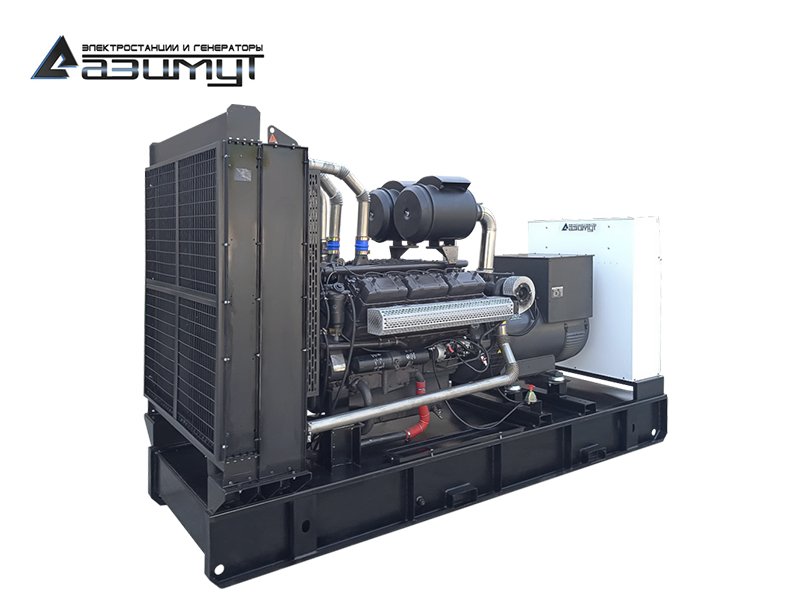

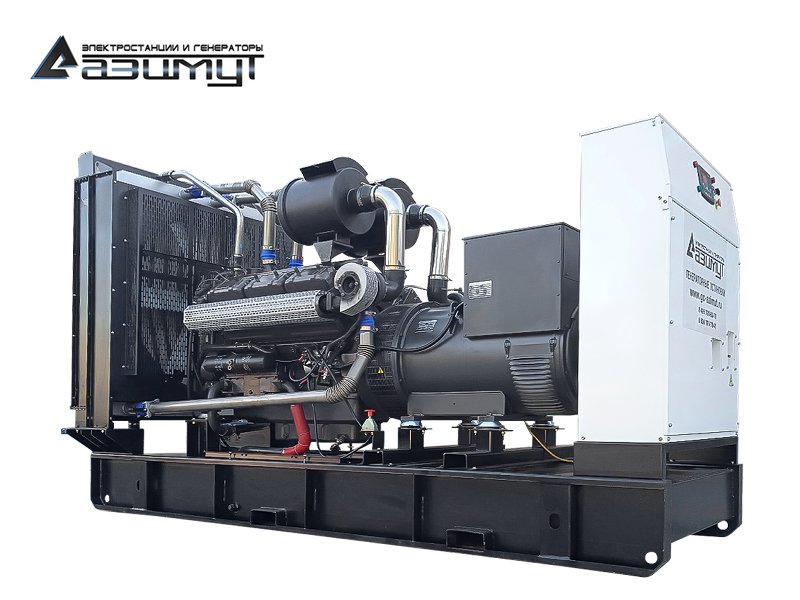

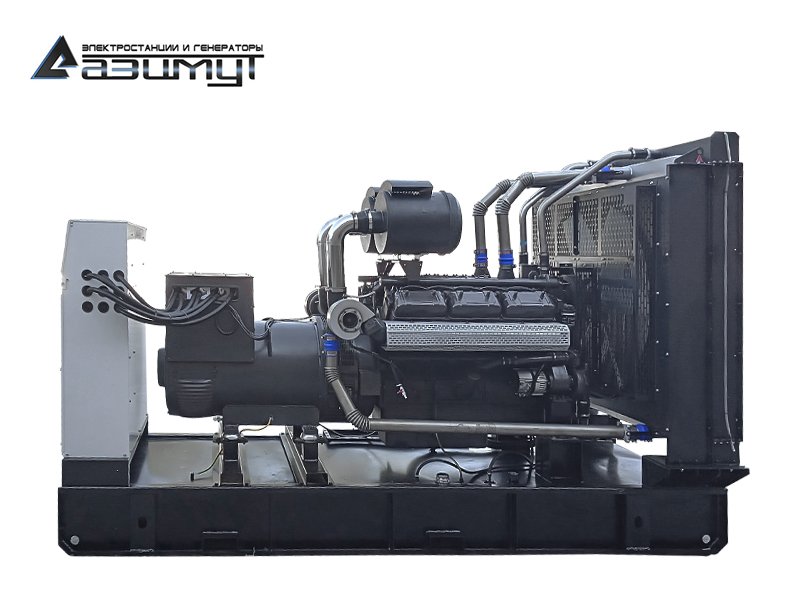

★Дизельный генератор 520 кВт с автозапуском (АВР) открытого исполнения АД 520С-Т400-2РМ11

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 520 кВт в составе:

-первичного двенадцатицилиндрового дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения AZIMUT 12V2710TDI66, объемом 27,1 литра и номинальной мощностью 610 кВт, с промышленным глушителем, стандартным радиаторным блоком охлаждения и подогревателем охлаждающей жидкости,
- синхронного бесщеточного генератора AZIMUT ZC5F номинальной мощностью 520 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем, блоком автоматического ввода резерва (АВР) и контроллером HGM6120 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей с сетевым зарядным устройством,
  • стальной топливный бак интегрирован в конструкцию рамы.



НАЗНАЧЕНИЕ:

Электростанция ДЭС 520 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Вторая степень автоматизации обеспечивает автоматический запуск и останов электростанции при отключении и включении основной сети.

Использование многоцилиндрового дизельного двигателя большого объема с радиаторным охлаждением и частотой оборотов 1500 об/мин обеспечивает высокую надежность и ремонтопригодность дизель генераторной установки.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной эксплуатации.



ПРЕИМУЩЕСТВА:

  • дизельные генераторы на базе двигателя AZIMUT - экономичное и надежное решение проблемы основного или резервного электроснабжения, тысячи дизель генераторных установок на базе двигателей AZIMUT уже длительное время успешно эксплуатируются по всей России,
  • все электростанции перед отправкой заказчику проходят испытания под нагрузкой на специальном стенде, что гарантирует высокое качество поставляемого нами оборудования,
  • меню управления дизель генераторной установкой на русском языке,
  • полностью адаптирована к использованию ГСМ, доступных на отечественном рынке,
  • простая конструкция первичного двигателя дизельного агрегата обеспечивает высокую надежность и ремонтопригодность,
  • синхронный генератор произведен по технологии STAMFORD, что обеспечивает длительный срок эксплуатации и высокое качество вырабатываемой электроэнергии,
  • доступные цены на расходные материалы,
  • низкий расход топлива и масла,
  • в комплект поставки входят аккумуляторные батареи, промышленный глушитель и заправка технологическими жидкостями без дополнительной оплаты,
  • стоимость дизельного генератора существенно ниже импортных аналогов.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-520,
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • сетевое зарядное устройство,
  • подогреватель охлаждающей жидкости,
  • заправка маслом и тосолом,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ ОТКРЫТОГО ИСПОЛНЕНИЯ

В отапливаемом помещении, оснащенном системами приточной и вытяжной вентиляции соответствующей производительности при температуре окружающего воздуха от +5 ºС до +45 ºС.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.

Дополнительные опции:

0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
0 у.
Цена
4 310 700 ₽
Варианты исполнения
МодельМощностьДвигательИсполнениеАвтозапускЦена
АД-520С-Т400-1РМ11АД-520С-Т400-1РМ11520 кВтAZIMUTоткрытое на раме1-я степень,
  (электростартер)
4 104 300 ₽
3 899 100 ₽
Купить
АД-520С-Т400-2РМ15USАД-520С-Т400-2РМ15US520 кВтAZIMUTоткрытое на раме2-я степень,
 (автозапуск, АВР)
8 629 000 ₽
Купить
АД-520С-Т400-2РМ11АД-520С-Т400-2РМ11520 кВтAZIMUTоткрытое на раме2-я степень,
 (автозапуск, АВР)
4 310 700 ₽
Купить
АД-520С-Т400-1РКМ11АД-520С-Т400-1РКМ11520 кВтAZIMUTв кожухе1-я степень,
  (электростартер)
4 683 500 ₽
Купить
АД-520С-Т400-2РКМ11АД-520С-Т400-2РКМ11520 кВтAZIMUTв кожухе2-я степень,
 (автозапуск, АВР)
4 889 900 ₽
Купить
АД-520С-Т400-1РНМ11АД-520С-Т400-1РНМ11520 кВтAZIMUTв контейнере1-я степень,
  (электростартер)
4 811 300 ₽
Купить
АД-520С-Т400-2РНМ11АД-520С-Т400-2РНМ11520 кВтAZIMUTв контейнере2-я степень,
 (автозапуск, АВР)
5 017 700 ₽
Купить
ЭД-520-Т400-1РКМ11ЭД-520-Т400-1РКМ11520 кВтAZIMUTпередвижное1-я степень,
  (электростартер)
5 036 300 ₽
Купить
ЭД-520-Т400-2РКМ11ЭД-520-Т400-2РКМ11520 кВтAZIMUTпередвижное2-я степень,
 (автозапуск, АВР)
5 499 900 ₽
Купить
