АД-1100С-Т400-1РНМ15UK

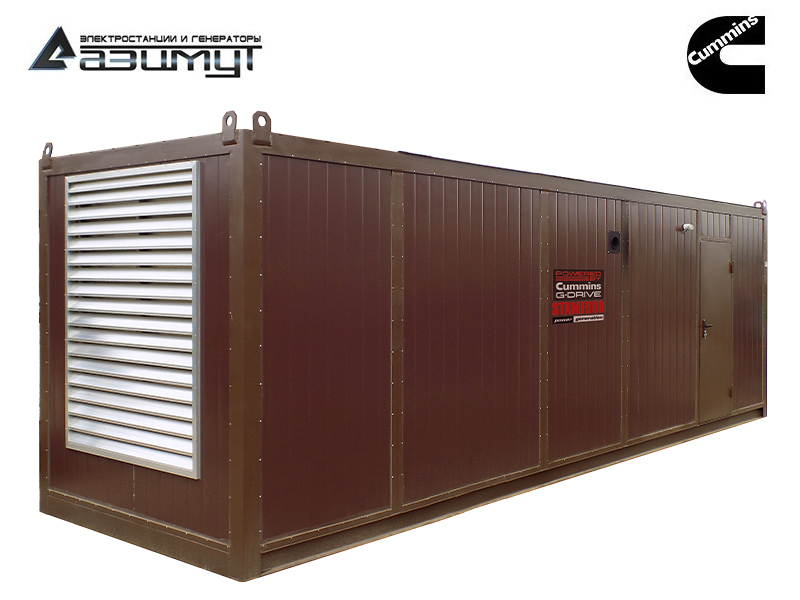

Дизельная электростанция в контейнере
АД-1100С-Т400-1РНМ15UK
Постоянная мощность1100 кВт / 1375 кВА
Резервная мощность1210 кВт / 1512 кВА
Напряжение230 / 400 В
Частота50 Гц
Количество фазтрехфазная
Первичный дизельный двигательCUMMINS QSK50-G3
Синхронный генераторSTAMFORD S6L1D-Н4
КонтроллерDEEP SEA DSE 7320
Исполнениеконтейнерного исполнения
Степень автоматизации1-я
Габариты (Д х Ш х В)9050 х 2440 х 2900 мм
Вес15350 кг
Расход топлива при 100% нагрузке313 л/час
Топливный бак -- // --
Автономностьмин. 8 часов
Гарантия24 месяца

Скрыть

Дизельный двигательCUMMINS QSK50-G3
ОСОБЕННОСТИ КОНСТРУКЦИИ

QSK50 - V-образный, 16-цилиндровый двигатель с рабочим объемом 50,3 литра серии Quantum, использующий сложную электронику и первоклассный инжиниринг для обеспечения выдающегося уровня производительности, надежности и универсальности для любых применений в качестве привода для резервного и основного и постоянного применения.

QSK50 использует систему впрыска Common Rail (MCRS) с современным интегрированным электронным управлением, система обеспечивает превосходную производительность, минимальное время отклика, удобную диагностику. Электронные топливные насосы обеспечивают впрыск под давлением до 1600 бар. В системе впрыска используется электрический подкачивающий насос, встроенный в головку топливного фильтра первой ступени.

Турбонаддув CTT (Cummins Turbo Technologies) HX82/HX83/HE851 использует энергию выхлопных газов с большой эффективностью для снижения уровня выбросов и экономии топлива.

Поршни из черного чугуна с шаровидным графитом (FCD) - высокопрочная конструкция обеспечивающая превосходную долговечность.

Используется низкотемпературное последующее охлаждение – двухконтурный насос 2P2L.

Интегрированная конструкция Coolpac - двигатели поставляются в комплекте с пакетом охлаждения и комплектом воздухоочистителя для увеличения выходной мощности.

Каждый компонент был специально разработан и тщательно протестирован для продуктов G-Drive, обеспечивая высокую производительность, долговечность и надежность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность двигателя брутто:
Резервная1401 кВт / 1878 л.с.
Номинальная1210 кВт / 1622 л.с.
Основная1100 кВт / 1475 л.с.
Мощность двигателя нетто:
Резервная1353 кВт / 1814 л.с.
Номинальная1176 кВт / 1577 л.с.
Основная1066 кВт / 1429 л.с.
Типичная выходная мощность ДГУ:
Резервная (ESP)1232 кВт / 1540 кВА
Номинальная (PRP)1120 кВт / 1400 кВА
Основная (COP)1023 кВт / 1279 кВА
Тип двигателядизельный, четырехтактный, турбированный, радиаторного охлаждения, 1500 об/мин
СерияG-Drive для привода электрогенераторных установок
Диаметр цилиндра х ход поршня159 мм х 159 мм
Объем двигателя50,3 л
Блок цилиндровлегированный чугун, 6 цилиндров, рядное расположение
Зарядный генератор55 А
Стартер24 В
Регулировка частоты вращенияэлектронная
Топливная системаMCRS
Топливный фильтрНавинчивающийся фильтр с водным сепаратором
Масляный фильтрНавинчивающийся полнопоточный
Емкость масляной системы 235 л
Тип охлаждающей жидкости50% этиленгликоль, 50% вода
Емкость системы охлаждения294 л
Максимальная температура окружающей среды51 °С
Мощность вентилятора40 кВт
Расход воздуха на охлаждение35 м³/с
Воздушный фильтрсменный элемент с индикатором
Расход топлива при нагрузке
110%357 л/ч
100%313 л/ч
75%241 л/ч
50%168 л/ч
25%91 л/час
Габариты (Д х Ш х В)4674 мм х 2468 мм х 3100 мм
Сухой вес7429 кг
Страна производстваВеликобритания
Синхронный генераторSTAMFORD S6L1D-Н4
Основные характеристики
Постоянная мощность1560 кВА
Резервная мощность-- // --
Типсинхронный, бесщеточный, одноопорный
Род токапеременный, трехфазный
Система возбуждения самовозбуждение
Напряжение230 / 400 В
Частота 50 Гц
Коэффициент мощности COS Ф0,8
Класс защитыIP 23
Класс изоляцииH
Количество полюсов4
Количество выводов12
Обмотка311, двухслойная, концентрическая
Шаг обмотки2 / 3
Диапазон регулировки напряжения+/- 1%
Автоматический регулятор напряженияMX341 (PMG)
Подавление колебаний по стандартамBS EN 61000-6-2 & BS EN 61000-6-4,VDE 0875G, VDE 0875N
Соответствие международным стандартамBS5000, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359
Габариты упаковочной тары 1800 x 1050 x 1530 мм
Вес2836 кг
Шкаф управления ШУЭ DSE 7320
Основные характеристики
Панель управления

на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.

Функции

- управление дизельной электростанцией

- сигнализация предупреждений и аварий

- подача электрического тока на собственные нужды

- вывод на ЖК дисплей значений основных параметров работы дизель-генераторной установки: частота, напряжение, сила тока, скорость вращения двигателя, давление масла, температура охлаждающей жидкости, наработка, количество запусков, выработанная электроэнергия, напряжение АКБ

- кнопка аварийного останова

Контейнер "СЕВЕР" ПБК-9
НазначениеПолная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Габариты9050 х 2440 х 2630 мм
Вес5000 кг
Уровень шума (7м)50 дБ
ЦветRAL 8017 или любой другой по запросу
Условия эксплуатации электростанцииэксплуатация вне помещений на открытом воздухе
Температура окружающей среды
Для ДЭС по 1-й степени автоматизации+ 5ºС...+ 40ºС
Для ДЭС по 2-й степени автоматизации- 40ºС...+ 40ºС
Конструкция
- жесткая сварная рама из швеллера №10
- материал стен - сэндвич-панели 50 мм
- крыша цельносварная, лист 3 мм
- пол рифленый стальной лист 4 мм
- дверь стальная с замком
- защитная алюминиевая решетка на вентиляционных проемах
- щит собственных нужд
- термоизоляция
- шумоизоляция
- гидроизоляция
- болтовые зажимы для подключения заземления
- кабельный ввод - по запросу
Системы стандартной комплектации
Система основного и аварийного освещения
- светодиодная лента
Система отопления
- обогреватели конвекторного типа
Система автоматической приточно-вытяжной вентиляции
- клапана воздушный
- электроприводы
Система пожарно-охранной сигнализации
- прибор приемно-контрольный охранно-пожарный
- оповещатель свето-звуковой
- датчики тепловой
- датчик открытия двери
Система пожаротушения
- автоматический модуль порошкового пожаротушения
- огнетушитель углекислотный ручной
Достоинства
- большое внутреннее пространство для удобства эксплуатации и обслуживания электроагрегата
- возможность установки дополнительного оборудования
- удобство перемещения, транспортировки и монтажа

Подробные технические характеристики

Дизельная электростанция АД-1100С-Т400-1РНМ15UK мощностью 1100 кВт контейнерного типа

КОНСТРУКЦИЯ:

На стальной раме с виброопорами смонтированы:

  • дизель генератор ДГУ 1100 кВт в составе:

- первичного шестнадцатицилиндрового V-образного дизельного двигателя водяного охлаждения с электронной регулировкой частоты вращения CUMMINS QSK50-G3, объемом 50,3 литра и номинальной мощностью 1200 кВт, с промышленным глушителем и стандартным радиаторным блоком охлаждения,
- синхронного бесщеточного генератора STAMFORD S6L1D-H4 номинальной мощностью 1100 кВт c автоматической регулировкой напряжения,

  • шкаф управления с автоматическим выключателем и контроллером DEEP SEA DSE7320 с жидкокристаллическим дисплеем,
  • комплект аккумуляторных батарей,
  • стальной топливный бак интегрирован в конструкцию рамы,
  • дизельная электростанция установлена в блок-контейнере "СЕВЕР".



НАЗНАЧЕНИЕ:

Контейнерная электростанция ДЭС 1100 кВт используется в качестве основного или резервного источника переменного трехфазного электрического тока напряжением 230/400 В и частотой 50 Гц для электроснабжения крупных промышленных предприятий, объектов строительства и социальной инфраструктуры, складских комплексов, банков, торговых центров, небольших населенных пунктов.

Запуск и остановка электростанции по первой степени автоматизации осуществляются в ручном режиме оператором.

Использование многоцилиндрового дизельного двигателя CUMMINS большого объема с радиаторным охлаждением и скоростью вращения 1500 мин-1 обеспечивает высокую надежность и экономичность дизель генератора.

Данная модель представляет собой промышленную дизельную электростанцию, предназначенную для постоянной работы.



ПРЕИМУЩЕСТВА:

  • Оригинальные дизельные двигатели CUMMINS, произведенные на заводе в Великобритании, находят широкое применение там, где требуется устойчивая, безотказная работа с большими постоянными нагрузками в тяжелых эксплуатационных и климатических условиях. Например, в нефте- и газодобыче, добыче полезных ископаемых, а также при работе ДГУ в режиме «острова» в отдаленных населенных пунктах и вахтовых поселках,
  • синхронный генератор STAMFORD обеспечивает высокое качество и стабильность вырабатываемой электроэнергии и длительный ресурс работы до 100.000 моточасов,
  • меню управления контроллера DEEP SEA ELECTRONICS на русском языке,
  • адаптированность к использованию ГСМ, доступных на российском рынке,
  • низкий расход топлива и масла, высокий моторесурс до капремонта – 40.000 моточасов, общий срок эксплуатации оборудования свыше 15 лет.



КОМПЛЕКТНОСТЬ ПОСТАВКИ:

  • дизельная электростанция ДЭС-1100 в контейнере "СЕВЕР",
  • стандартный промышленный глушитель,
  • комплект аккумуляторных батарей,
  • заправка маслом и охлаждающей жидкостью,
  • комплект фильтров для ТО-00,
  • инструкции по эксплуатации,
  • протокол испытаний ДГУ,
  • гарантийный талон.



КОНТРОЛЬ КАЧЕСТВА:

Каждый дизельный генератор проходит стендовые испытания под нагрузкой в 50%, 70%, 100% в течение двух часов и кратковременно в 110% от номинальной мощности. Отгрузка производится только после проверки работы всех систем и соответствия всех выходных параметров заявленным паспортным данным.

Протокол испытаний, заверенный службой ОТК, прилагается к комплекту документации.



ПОСТОЯННАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 100% номинальной мощности. Количество часов эксплуатации в год не ограничено. Допускается перегрузка не более 10% в течение часа каждые 12 часов, но не более 200 часов в год. Работа при нагрузке менее 25% не допускается.



РЕЗЕРВНАЯ МОЩНОСТЬ

Непрерывная выработка электроэнергии при переменной нагрузке от 25% до 110% номинальной мощности. Количество часов эксплуатации при нагрузке 110% не более 200 часов в год. Годовая наработка не должна превышать 500 часов. Работа при нагрузке менее 25% не допускается. Перегрузка свыше 110% не допускается.



ПРЕДЕЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

Относительная влажность до 95%.
Высота над уровнем моря до 1000 м.



УСТАНОВКА ДИЗЕЛЬНОЙ ЭЛЕКТРОСТАНЦИИ КОНТЕЙНЕРНОГО ТИПА

Контейнерные электростанции по первой степени автоматизации предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от +5 ºС до +45 ºС. КДЭС устанавливается на ровную поверхность с максимальным допустимым уклоном не более 5%.



МЕЖСЕРВИСНЫЙ ИНТЕРВАЛ

250 моточасов, но не реже, чем раз в 6 месяцев при использовании в резервном режиме.
